Meranie v rezidenčných objektoch

Projekt bol zameraný na vybudovanie systému podružného merania elektrickej energie v jednotlivých objektoch, pričom dôraz bol kladený na inteligentný zber dát a ich integráciu do centrálneho monitorovacieho systému.

Technické riešenie pozostávalo z inštalácie elektronických elektromerov s rozhraním Modbus RTU, ktoré umožňujú priame digitálne odčítanie meraných hodnôt a ich prenos do nadradeného systému. Meranie bolo realizované na 7 meracích bodoch v troch vzdialených objektoch, pričom na zabezpečenie plnej funkcionality bolo nainštalovaných 12 kusov zariadení (elektromery, istiace prvky, koncentrátory dát, prevodníky a napájace zdroje).

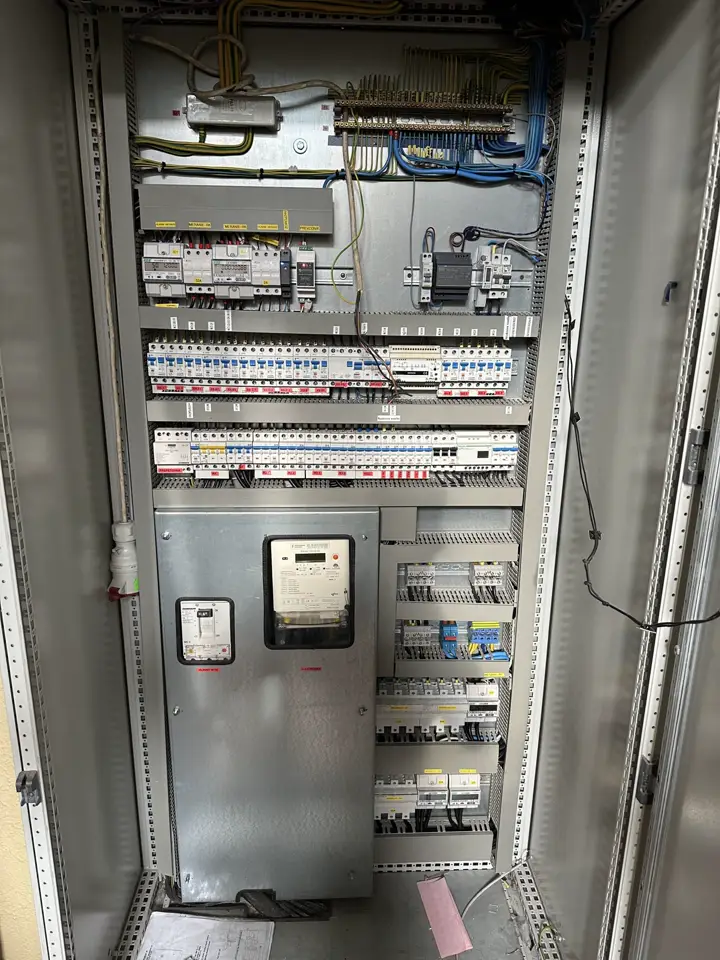

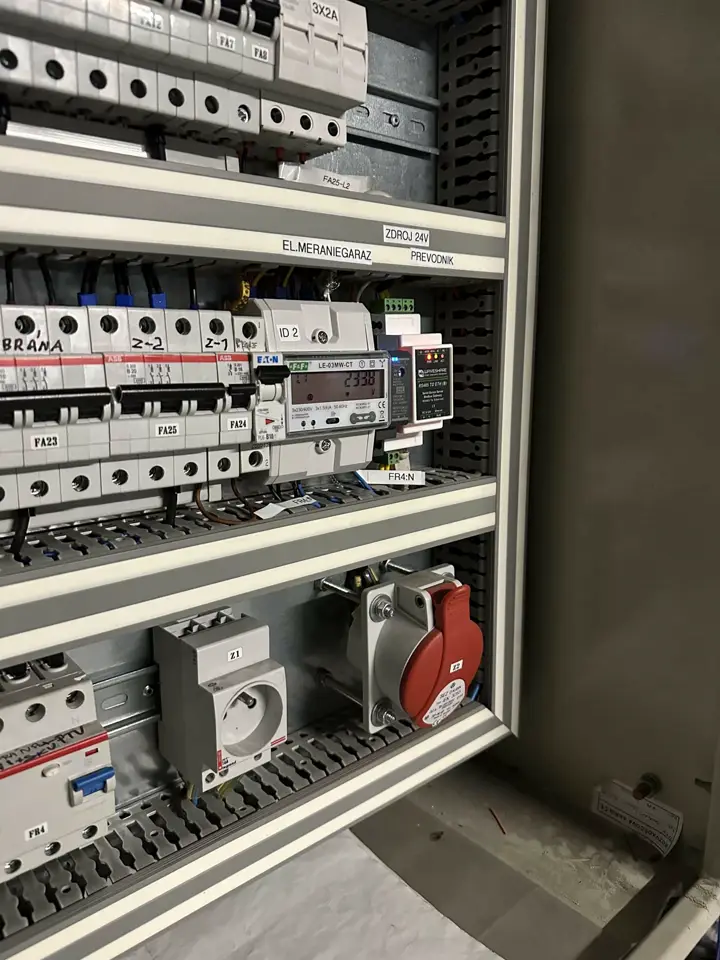

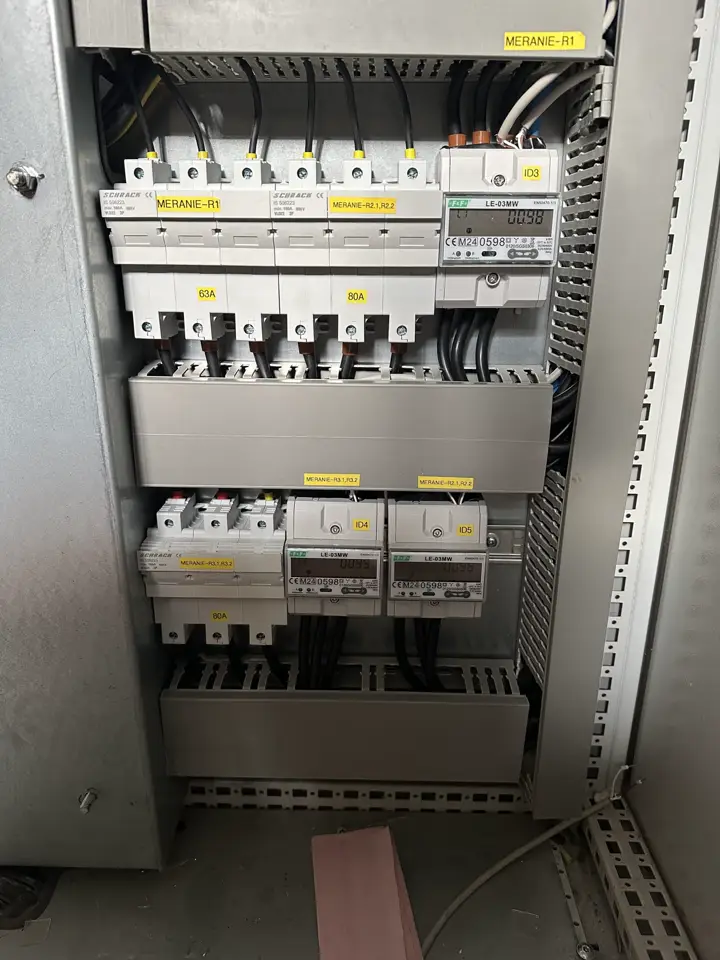

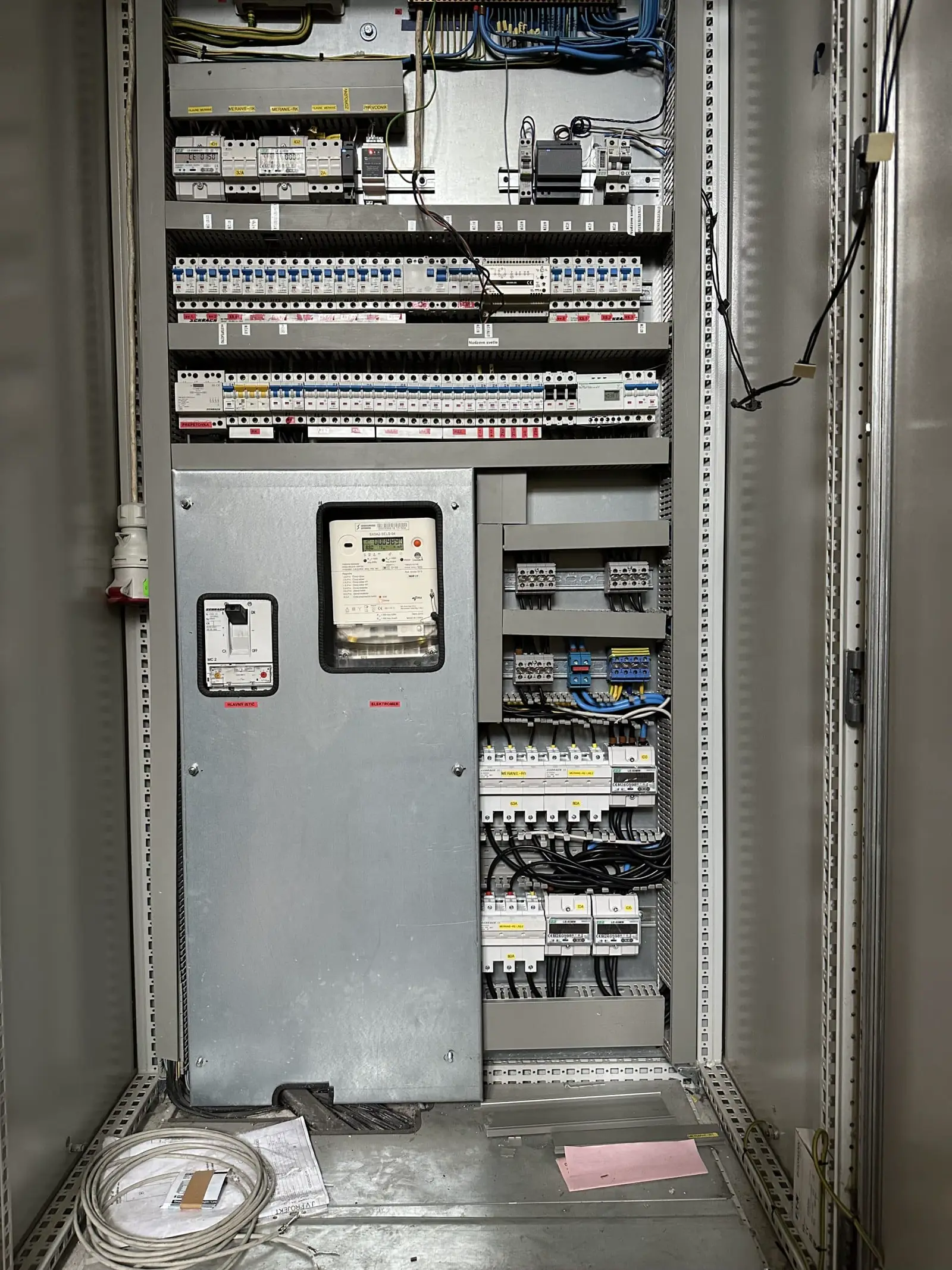

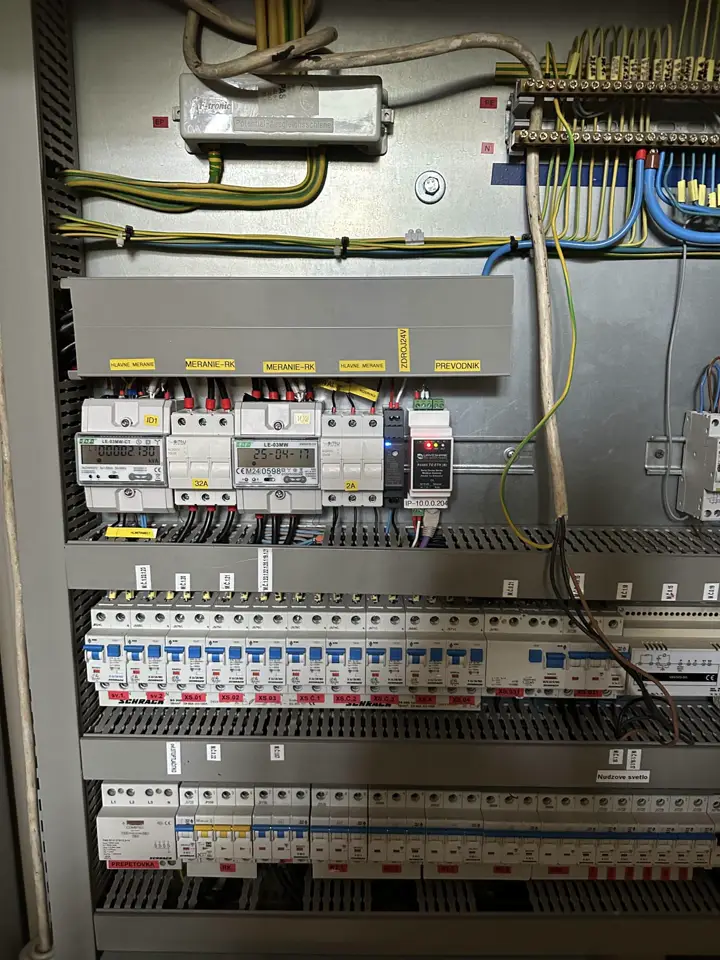

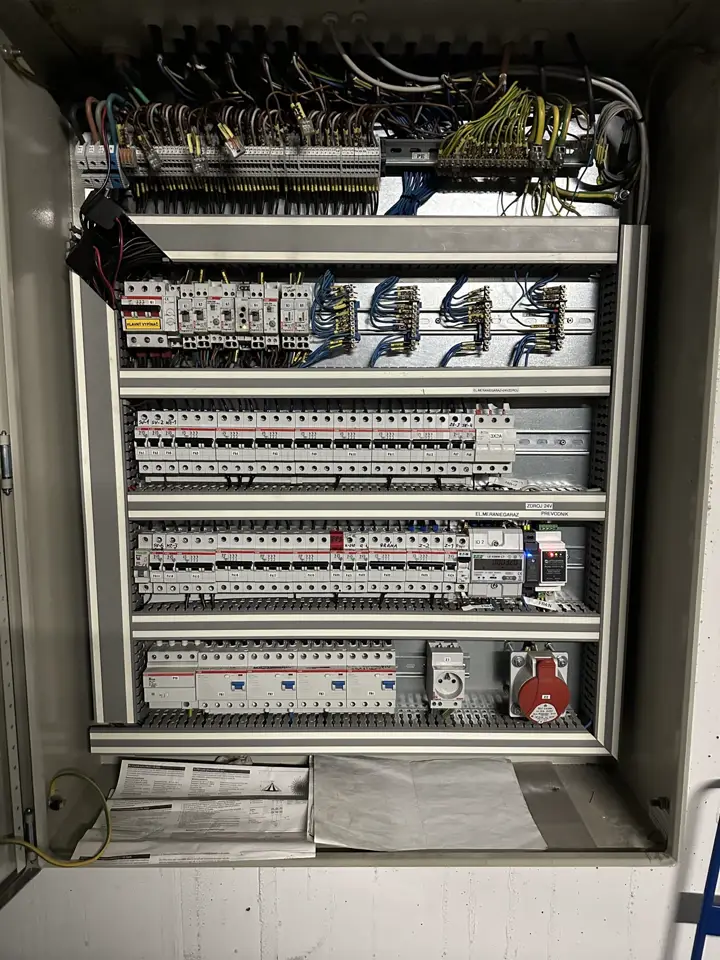

Implementácia bola realizovaná formou úprav existujúcich podružných rozvádzačov, do ktorých boli integrované nové meracie prístroje s podporou priamej digitálnej komunikácie. Do rozvádzačov boli osadené elektromery typu LE-03MW so zbernicou Modbus RTU, pričom každý merací bod bol vybavený samostatným istením a ochranou pre zabezpečenie prevádzkovej spoľahlivosti. Pre stabilnú prevádzku komunikačného systému boli doplnené napájacie zdroje 24 VDC a príslušné prevodníky, ktoré umožňujú efektívne prepojenie jednotlivých zariadení so zbernicou.

Po inštalácií prebehla konfigurácia elektromerov, ich adresovanie a zaradenie do spoločnej zbernice. Následne bola vykonaná funkčná skúška a test komunikácie s nadradeným systémom, aby sa overila správnosť prenášaných dát. Celkovo bolo do systému začlenených 7 meracích bodov a nainštalovaných 12 zariadení, ktoré zabezpečujú kontinuálne podružné meranie spotreby elektrickej energie v jednotlivých objektoch.

Z technického hľadiska bola implementácia vedená v súlade s požiadavkami STN 33 2000 a zohľadňovala nielen bezpečnostné aspekty, ale aj budúcu rozšíriteľnosť systému. Vďaka tomu vznikol ucelený a škálovateľný merací systém, ktorý je schopný poskytovať presné, online dostupné údaje a umožňuje ich ďalšie spracovanie v nadradených monitorovacích a riadiacich platformách.

Podružné meranie bolo zrealizované na 7 meracích bodoch, kde bolo nainštalovaných 12 zariadení (elektromery Modbus RTU, zdroje a prevodníky) integrovaných do existujúcich rozvádzačov bez väčších úprav. Všetky prístroje boli pripojené na zbernicu Modbus RTU, nakonfigurované, otestované a overené z hľadiska presnosti a spoľahlivosti. Realizácia prebehla v súlade s STN 33 2000, vrátane istenia, kabeláže a revízie. Výsledkom je systém poskytujúci presné a centralizované údaje o spotrebe energie ako podklad pre efektívne riadenie a optimalizáciu nákladov.
