Integration von Tastern in SCADA

Das Projekt galt dem Einsatz und der Inbetriebnahme eines Steuerungssystems für eine technologische Anlage. Die Umsetzung bestand aus dem Einbau von VIPA-E/A-Modulen mit digitalen Ein- und Ausgängen, die Sensoren und Aktoren miteinander verbinden.

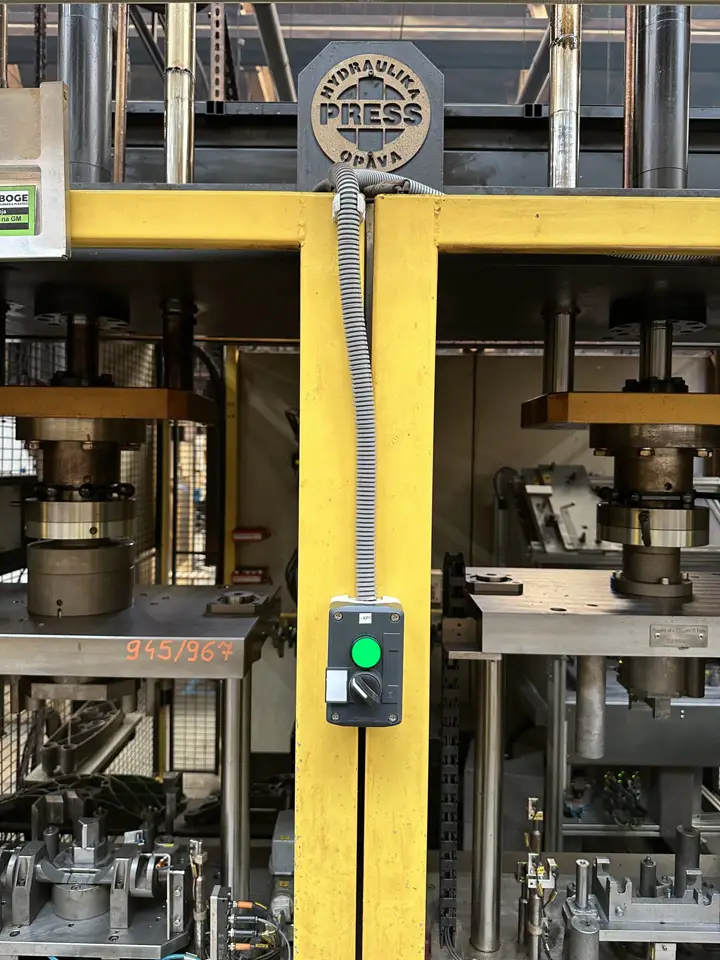

In das System wurden Tasterpanels mit LED-Anzeige integriert, die eine einfache und sichere Bedienung ermöglichen: die Anzeige der Belegung des lokalen Lagers einer Produktionslinie, bei der der Bediener manuell zwischen leerem und vollem Lager umschaltet und so die für Logistik und Lager zuständigen Mitarbeiter informiert.

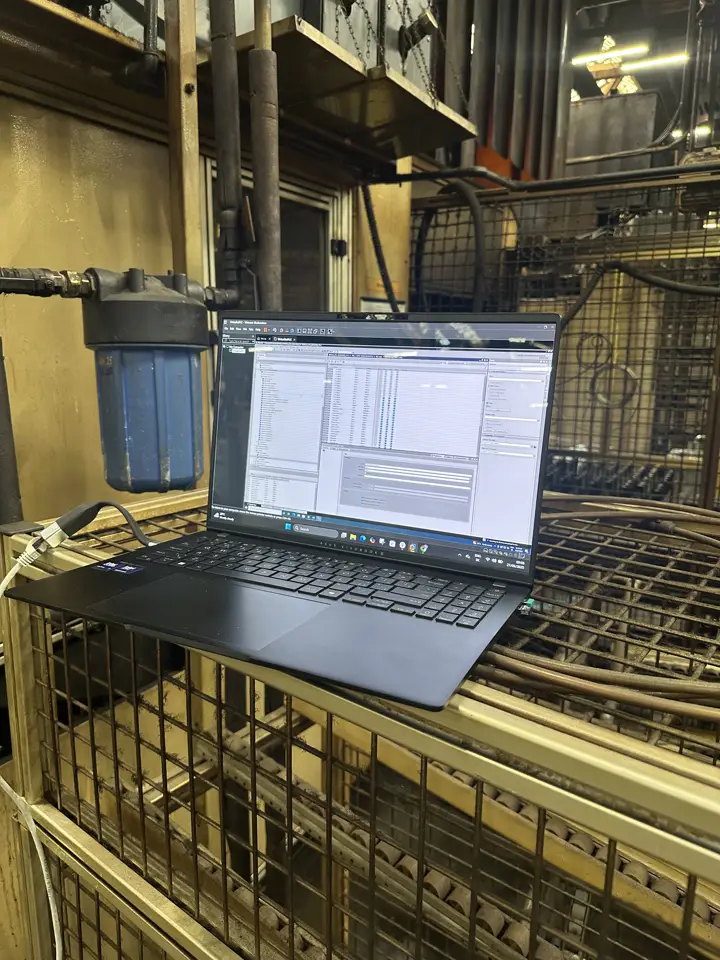

Der Softwareteil bestand in der Programmierung der Steuerungslogik in TIA Portal V16, wobei wir Funktionsbausteine einer bereits bestehenden Programmversion korrigiert und ergänzt haben. Ein weiterer, nicht minder wichtiger Schritt war das Laden des Programms in die SPS und der Test unter Betriebsbedingungen.

Abschließend, nach dem Funktionstest des Programms, haben wir für den Kunden auch die Projektdokumentation erstellt und den Ist-Zustand des Schaltschranks gezeichnet, in den die E/A-Module eingebaut wurden.

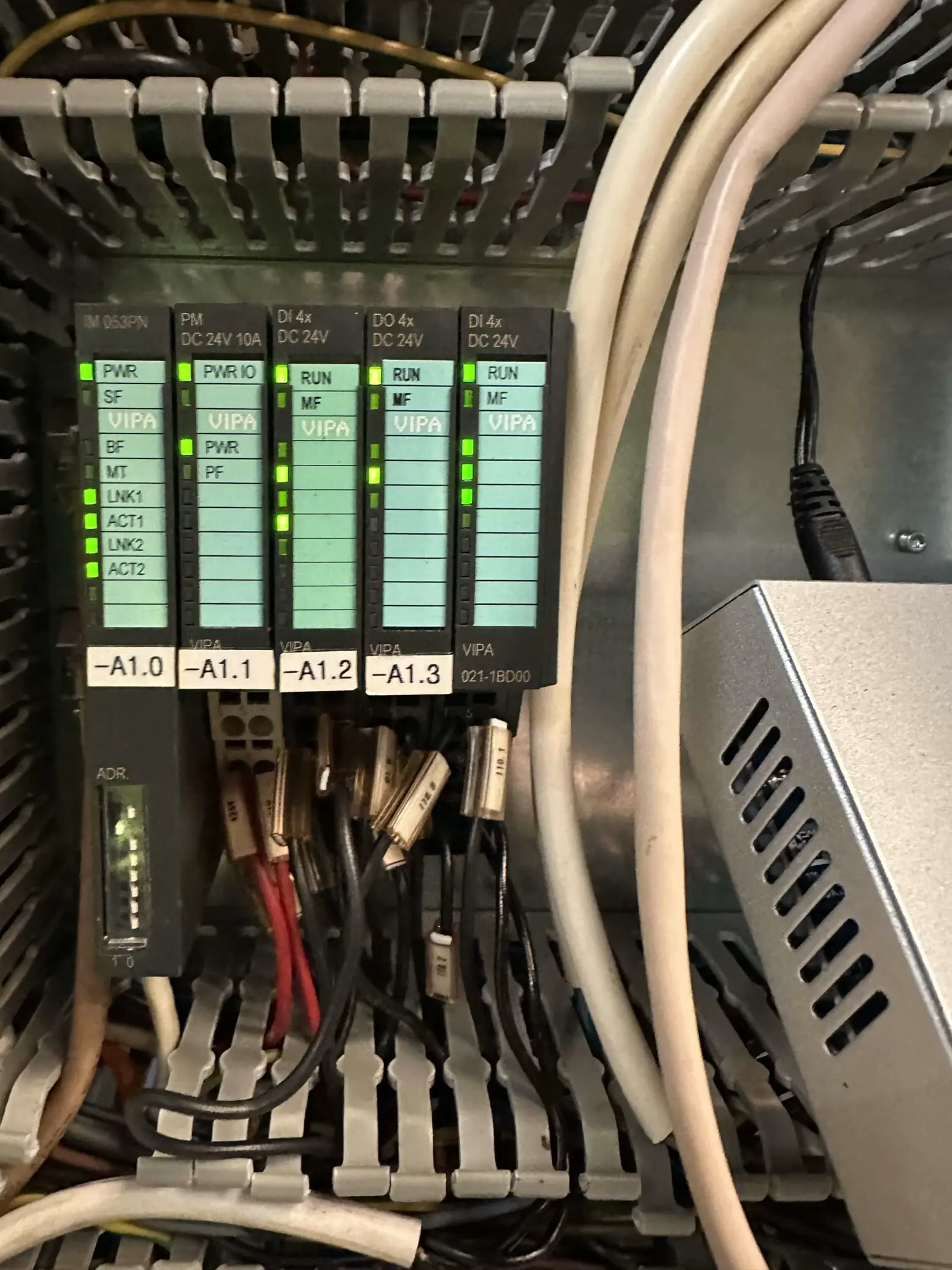

Die Implementierung bestand aus mehreren technischen und softwareseitigen Schritten, die die volle Funktion des Steuerungssystems sicherstellten. In der ersten Phase wurden E/A-Module mit digitalen Ein- und Ausgängen in den Schaltschrank eingebaut, die die Schnittstelle zwischen den Prozesssensoren und den Aktoren der Anlage bilden. Zur Hardwareintegration gehörte auch der Anschluss von Tasterpanels mit LED-Anzeige, die eine manuelle Bedienung und die visuelle Anzeige des Zustands des lokalen Lagers ermöglichen. Dieses Element sorgte für eine einfache Bedienung durch die Mitarbeiter in Produktion und Logistik und schuf zugleich eine übersichtliche Verbindung zwischen Betrieb und Steuerungssystem.

Der Softwareteil wurde in TIA Portal V16 umgesetzt, wo die bestehende Steuerungslogik angepasst und erweitert wurde. Neue Funktionsbausteine kamen hinzu, die die Signale der Panels richtig interpretieren und in der Steuerungslogik weiterverarbeiten. Nach den Änderungen wurde das Programm in die SPS geladen, und es folgten Optimierung und Tests unter realen Betriebsbedingungen, mit denen Funktion, Stabilität und Zuverlässigkeit des Systems bestätigt wurden.

Als letzte Etappe wurde die Projektdokumentation erstellt, die den tatsächlichen Zustand der Verdrahtung im Schaltschrank samt eingebauten E/A-Modulen festhält. Diese Dokumentation dient nicht nur als technische Grundlage für die Weiterentwicklung des Systems, sondern auch als Referenz für künftige Service- und Wartungseinsätze.

Funktionierendes Steuerungssystem eingesetzt und in den technologischen Prozess integriert.

Einfache und sichere Bedienung über Tasterpanels mit LED-Anzeige eingeführt.

Steuerungslogik in TIA Portal V16 nach den betrieblichen Anforderungen angepasst und ergänzt.

Funktion des Systems direkt unter realen Betriebsbedingungen geprüft.

Projektdokumentation übergeben, die den Ist-Zustand der Schaltschrankverdrahtung wiedergibt.
