Energetický manažment v zdravotníckom sektore III.

Projekt bol zameraný na realizáciu inteligentného merania energií v dvoch objektoch patriacich pod ÚVN, ktoré majú charakter vojenských zdravotníckych zariadení so špecifickými prevádzkovými a technickými požiadavkami.

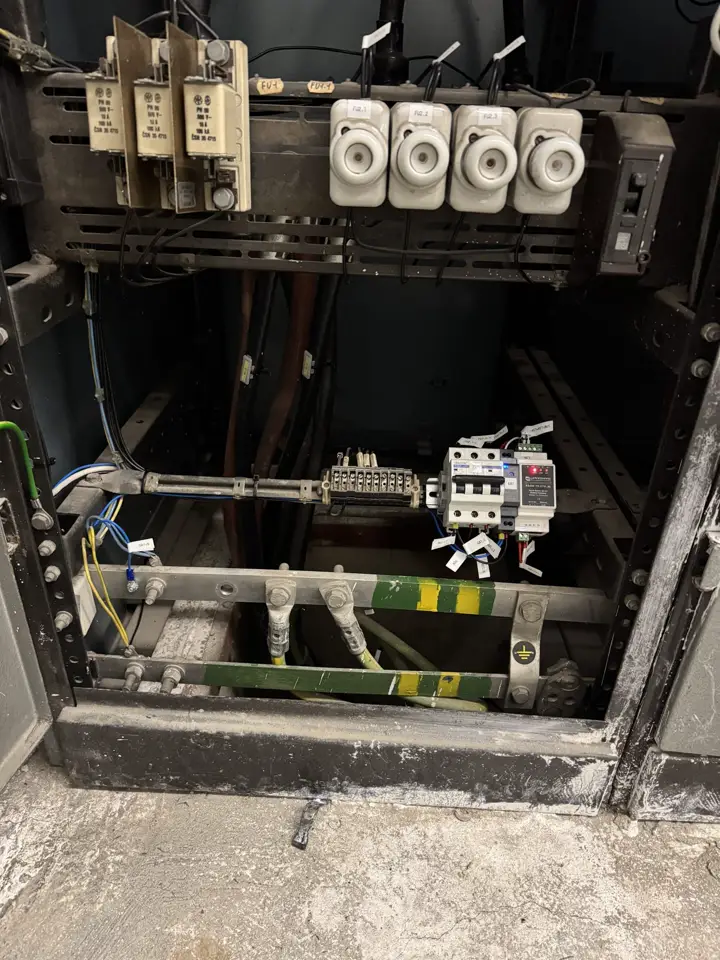

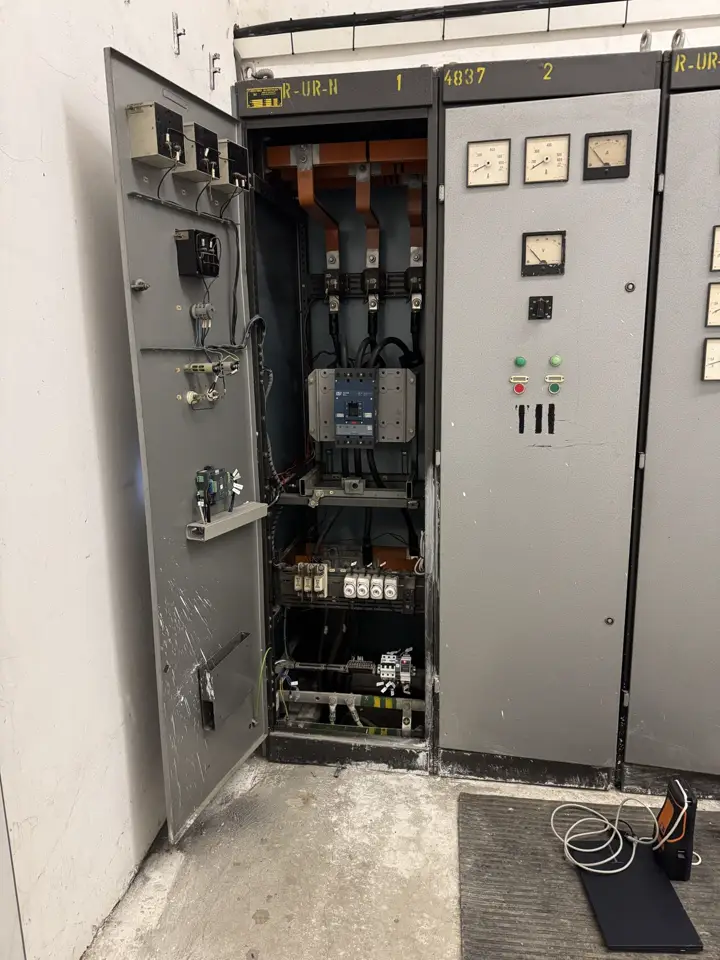

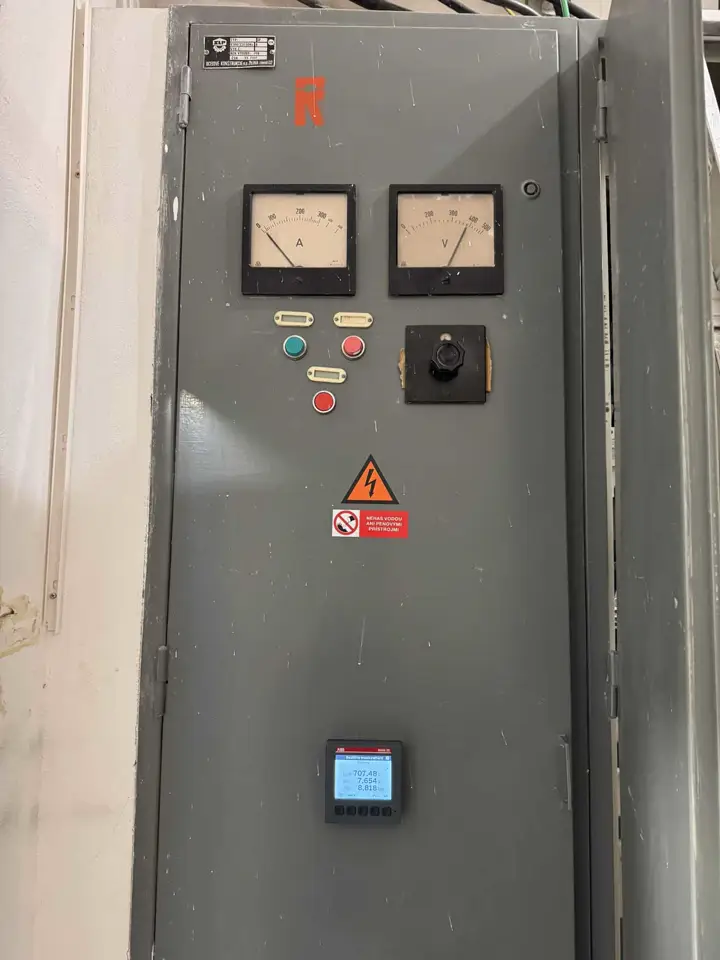

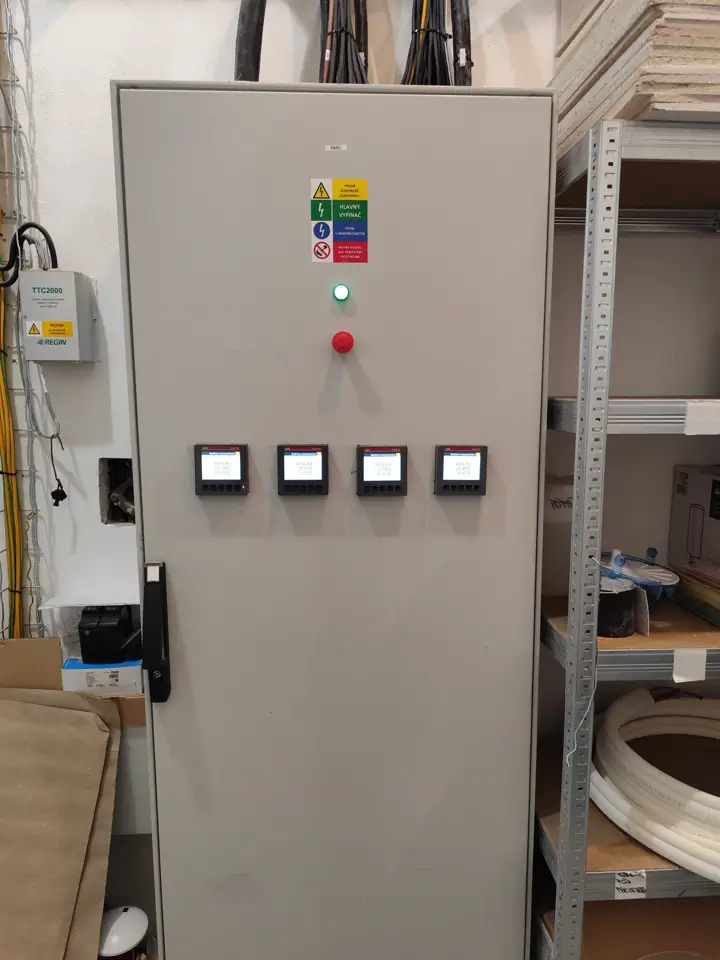

V objekte polikliniky v Trenčíne bolo realizované inteligentné meranie elektrickej energie prostredníctvom 5 trojfázových panelových analyzátorov, inštalovaných v jednej hlavnej elektrickej rozvodni. Riešenie zabezpečuje prehľad o spotrebe elektrickej energie na kľúčových napájacích vetvách objektu.

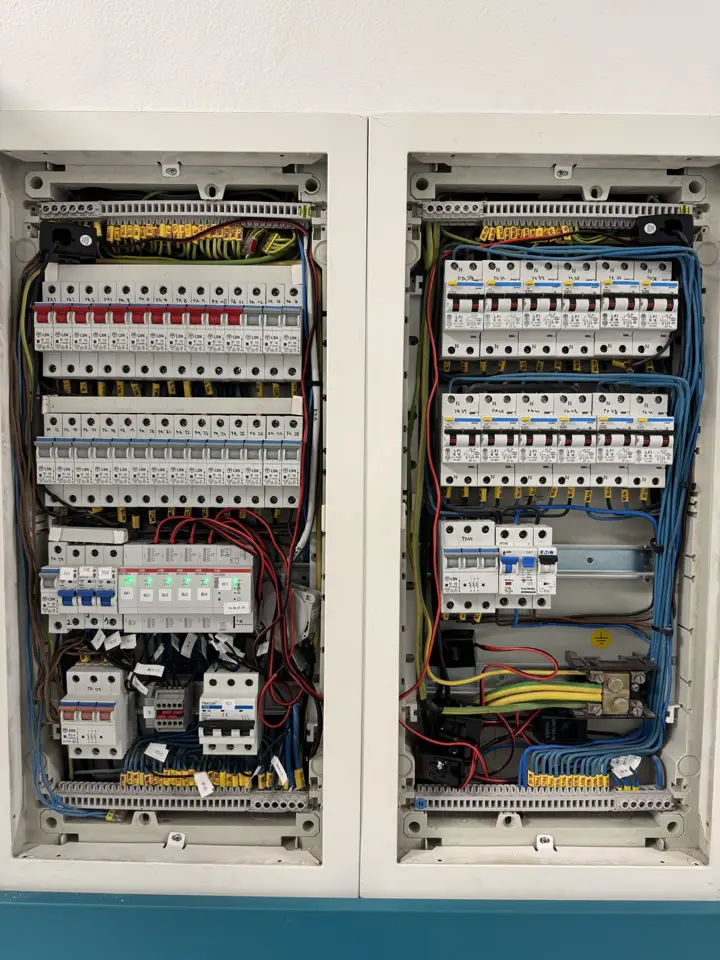

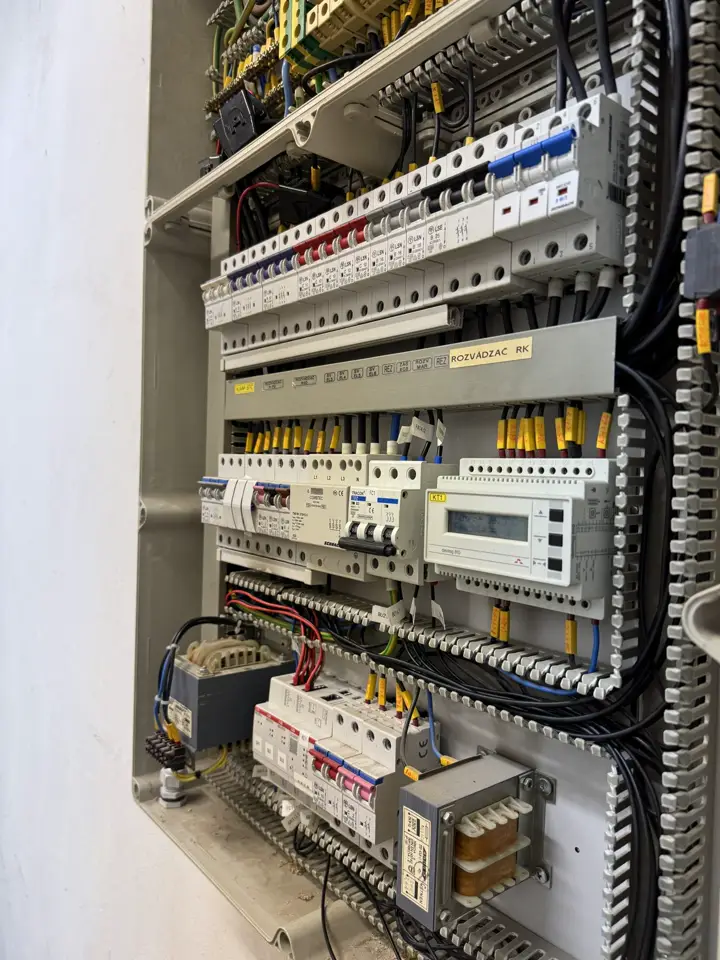

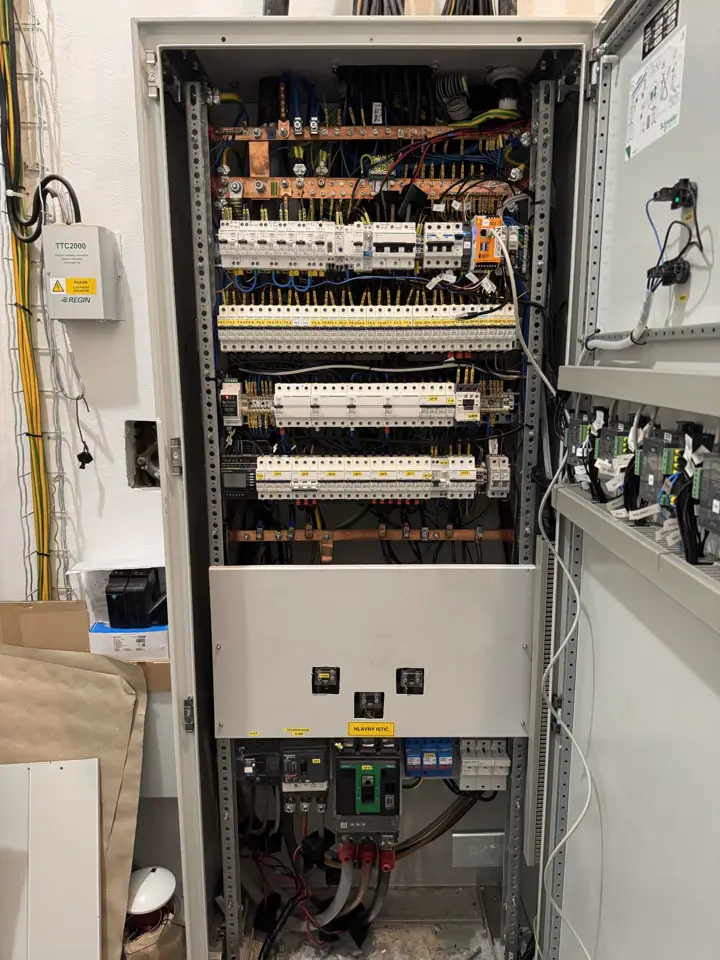

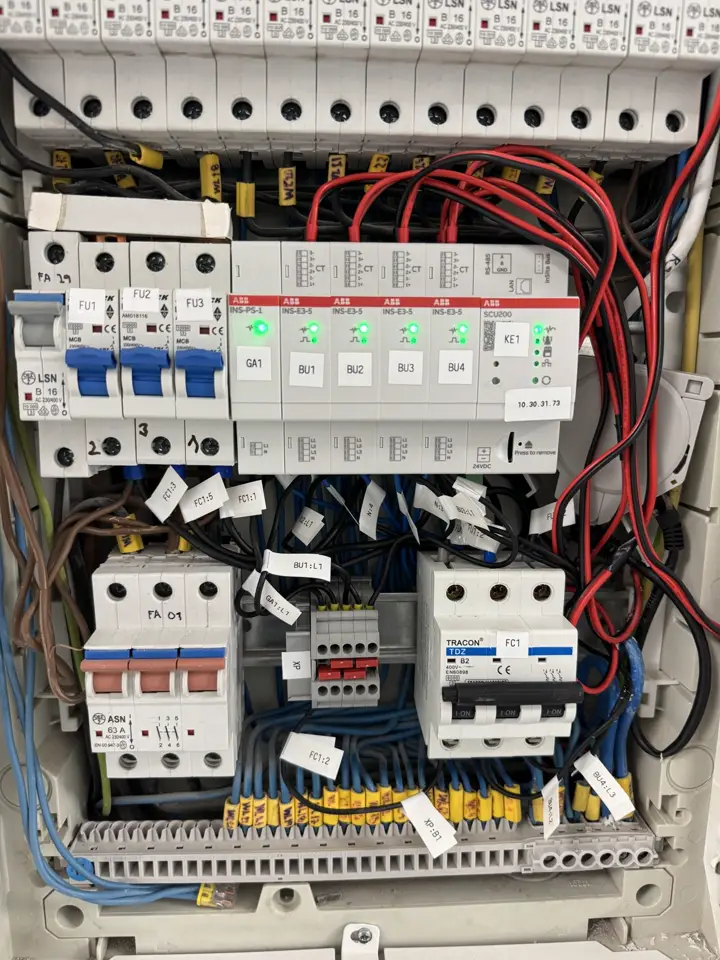

Druhá časť projektu prebiehala v objekte polikliniky pre vojenské letectvo v Sliači, kde bol nasadený komplexný systém inteligentného merania viacerých médií. Systém zahŕňa meranie elektrickej energie prostredníctvom 22 analyzátorov, doplnené o meranie tepla, vody a plynu. Z pohľadu realizácie predstavovala najnáročnejšiu časť projektu inštalácia a integrácia merania elektrickej energie, ktorá si vyžadovala individuálny technický prístup a precíznu koordináciu vzhľadom na existujúce technické a prevádzkové obmedzenia objektu. Za kľúčový technický problém sa ukázal stav podružných rozvádzačov, kde nevhodné usporiadanie existujúcej inštalácie zásadne limitovalo dostupný priestor na integráciu dodatočných hardvérových prvkov. Napriek týmto podmienkam sa podarilo úspešne implementovať funkčné a spoľahlivé riešenie a uviesť celý systém do riadnej prevádzky.

Implementácia riešenia bola realizovaná s dôrazom na existujúcu technickú infraštruktúru jednotlivých objektov a požiadavky na stabilnú a bezpečnú prevádzku. V oboch lokalitách boli meracie zariadenia zapojené do komunikačnej zbernice Modbus RTU (RS-485), ktorá zabezpečuje spoľahlivý prenos nameraných údajov z jednotlivých meracích bodov.

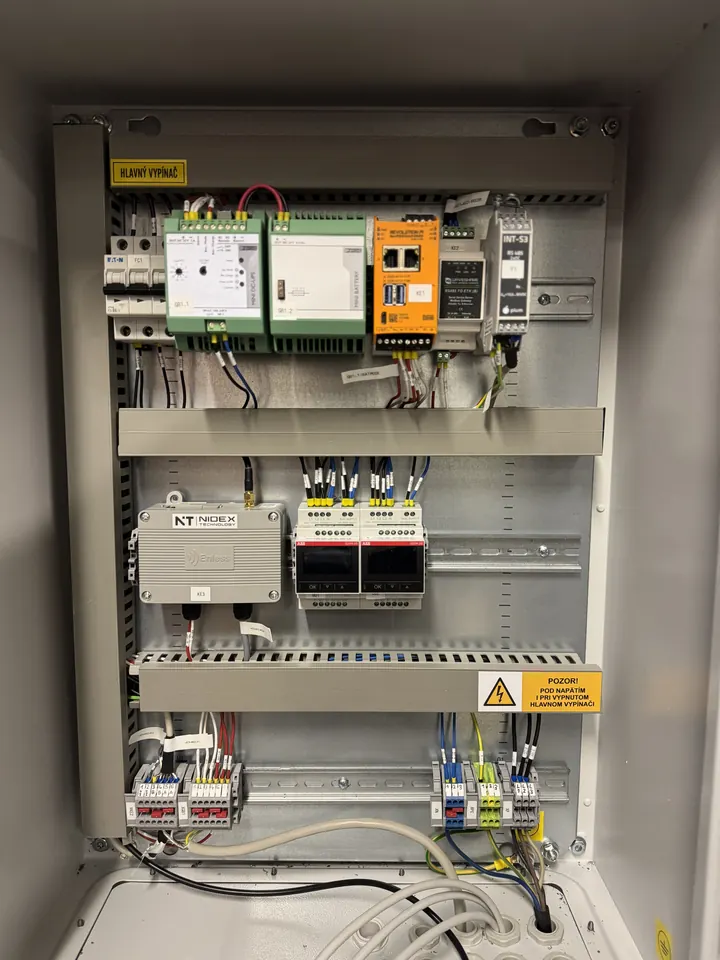

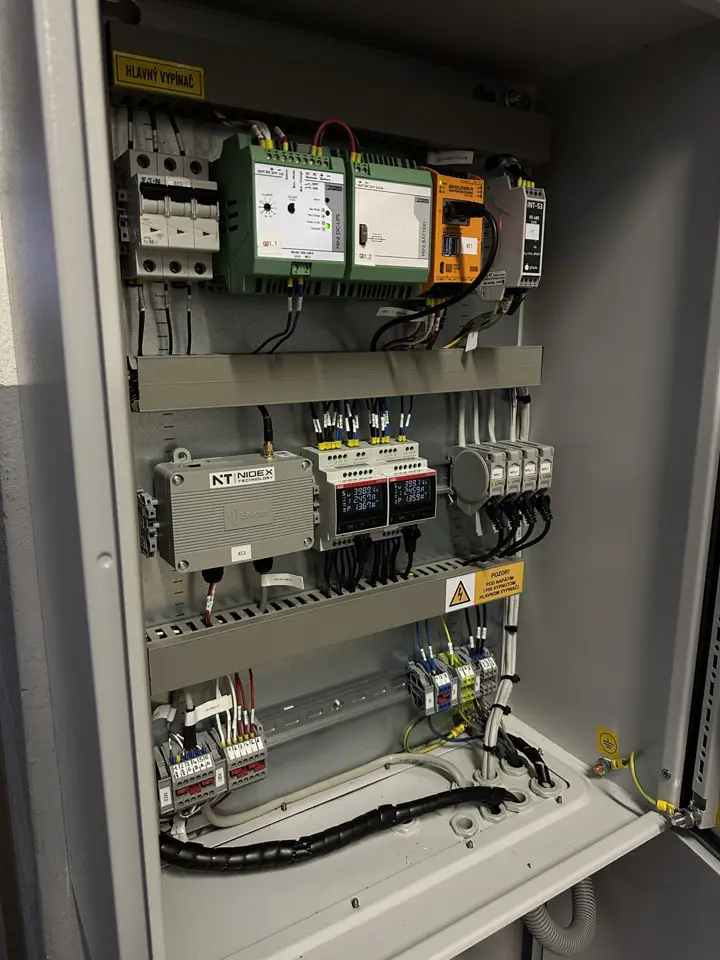

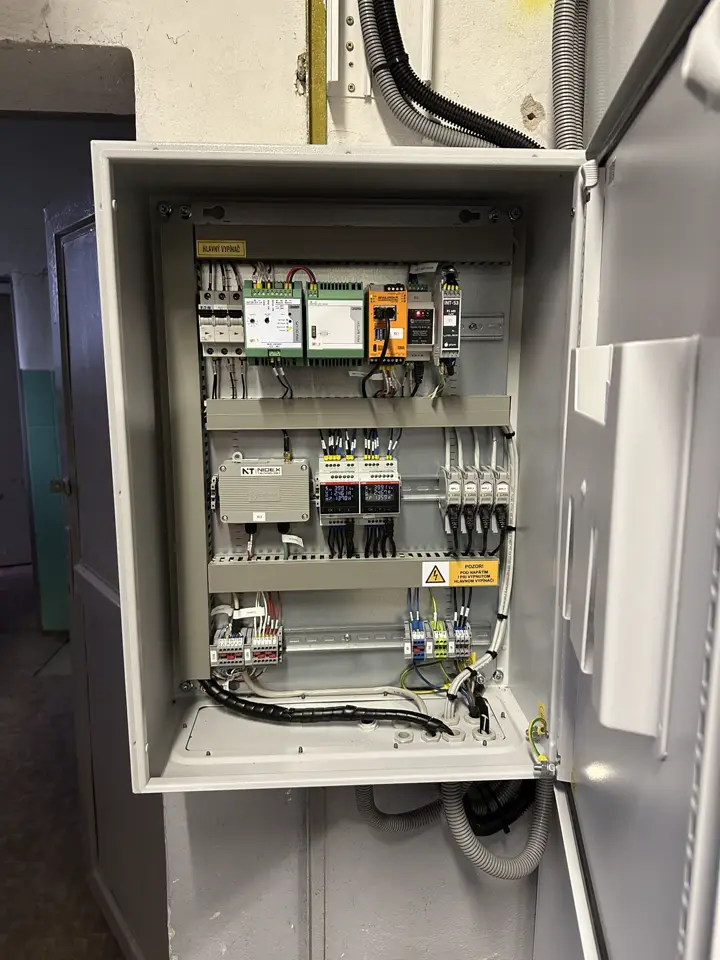

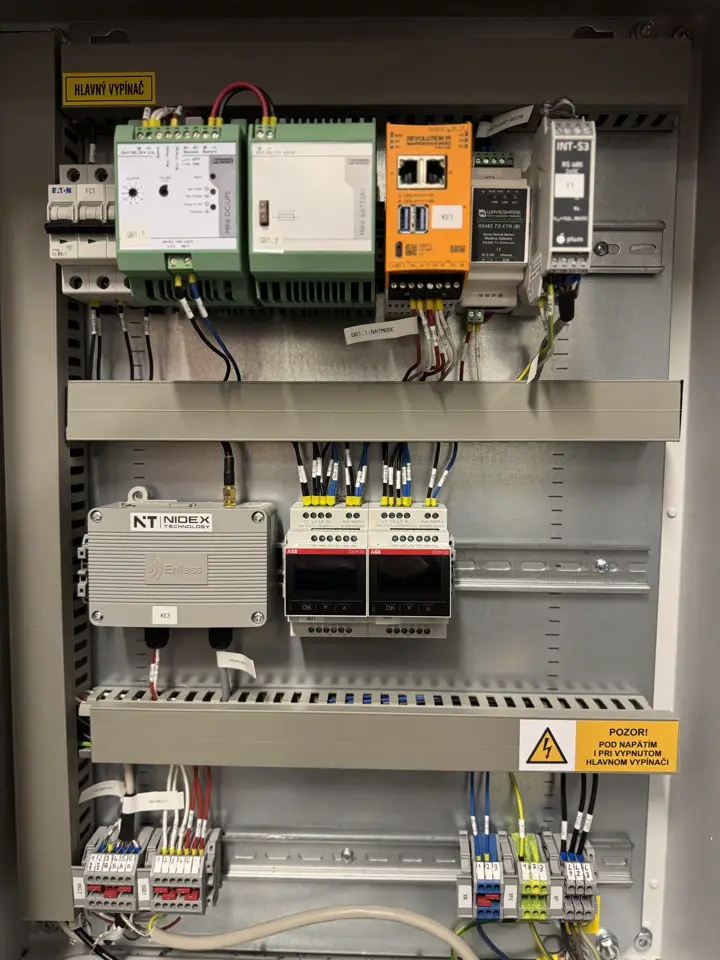

Zber, agregácia a lokálne spracovanie dát prebiehali prostredníctvom edge zariadení, ktoré plnia funkciu lokálnych dátových uzlov a umožňujú predspracovanie údajov priamo v objekte bez závislosti na externých systémoch. Takto navrhnutá architektúra zabezpečuje stabilitu systému aj pri obmedzeniach v dostupnosti sieťovej konektivity.

V objekte v Trenčíne bola implementácia zameraná na integráciu analyzátorov v elektrorozvodni, ich konfiguráciu, adresovanie v rámci Modbus siete a napojenie na edge zariadenie.

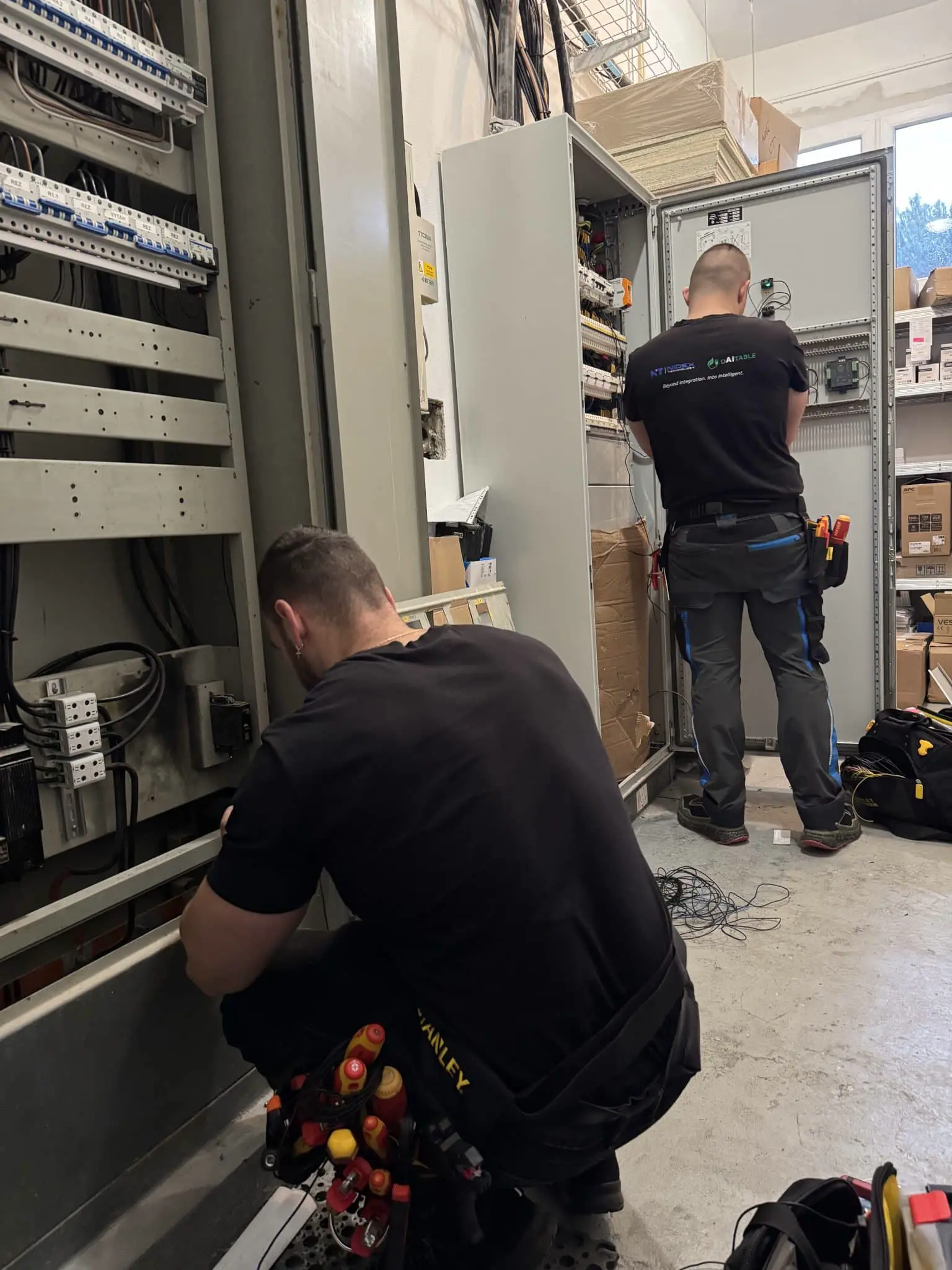

V objekte v Sliači si implementácia vyžiadala individuálny technický prístup najmä v časti elektrickej energie. Zložité dispozičné riešenie rozvodov a prevádzkové obmedzenia si vyžadovali postupnú realizáciu a dôslednú koordináciu, pričom sa podarilo všetky meracie body úspešne integrovať do jednotného systému zberu dát.

Implementácia bola ukončená overením funkčnosti komunikácie, správnosti meraní a uvedením systému do riadnej prevádzky spolu so spracovaním technickej dokumentácie.

Tretia etapa projektu nadviazala na už zrealizované riešenia inteligentného merania v rámci ÚVN a zabezpečila rozšírenie existujúceho jednotného systému o ďalšie objekty, bez potreby budovania samostatnej alebo oddelenej infraštruktúry. Zabezpečuje spoľahlivý zber a spracovanie dát o spotrebe elektrickej energie, tepla, vody a plynu v reálnom čase. Centralizovaná architektúra založená na komunikácii Modbus RTU a využití edge zariadení umožňuje konzistentné vyhodnocovanie energetických údajov v oboch lokalitách.

Systém poskytuje prevádzkovateľovi prehľadné podklady pre sledovanie spotreby, kvality siete a porovnávanie jednotlivých objektov a dlhodobé vyhodnocovanie energetických trendov. Zároveň vytvára technický základ pre ďalší rozvoj energetického manažmentu, optimalizáciu nákladov a integráciu do nadriadených monitorovacích alebo riadiacich systémov.

Elektrická energia: 22 analyzátorov elektrickej siete

Teplo: 2 kalorimetrické / ultrazvukové meradlá

Plyn: 1 merací bod (hlavný prepočítavač + impulzný snímač na plynomery)

Voda: 2 meracie body (ultrazvukové prietokomery + optohlavy na mechanických vodomeroch)
