Zusammenfassung des Projekts
Im Rahmen des Projekts wurde die intelligente Strommessung in den Produktionsstätten des Unternehmens eingeführt. Ekoltechimplementiert, das in der Möbelindustrie in der Region Fiľakovo tätig ist. Ziel des Projekts war die Erweiterung und Aufrüstung des bestehenden Messsystems zu einer einzigen Plattform, die die Überwachung des Stromverbrauchs in Echtzeit und die Verfolgung der wichtigsten Parameter des Stromnetzes ermöglicht.

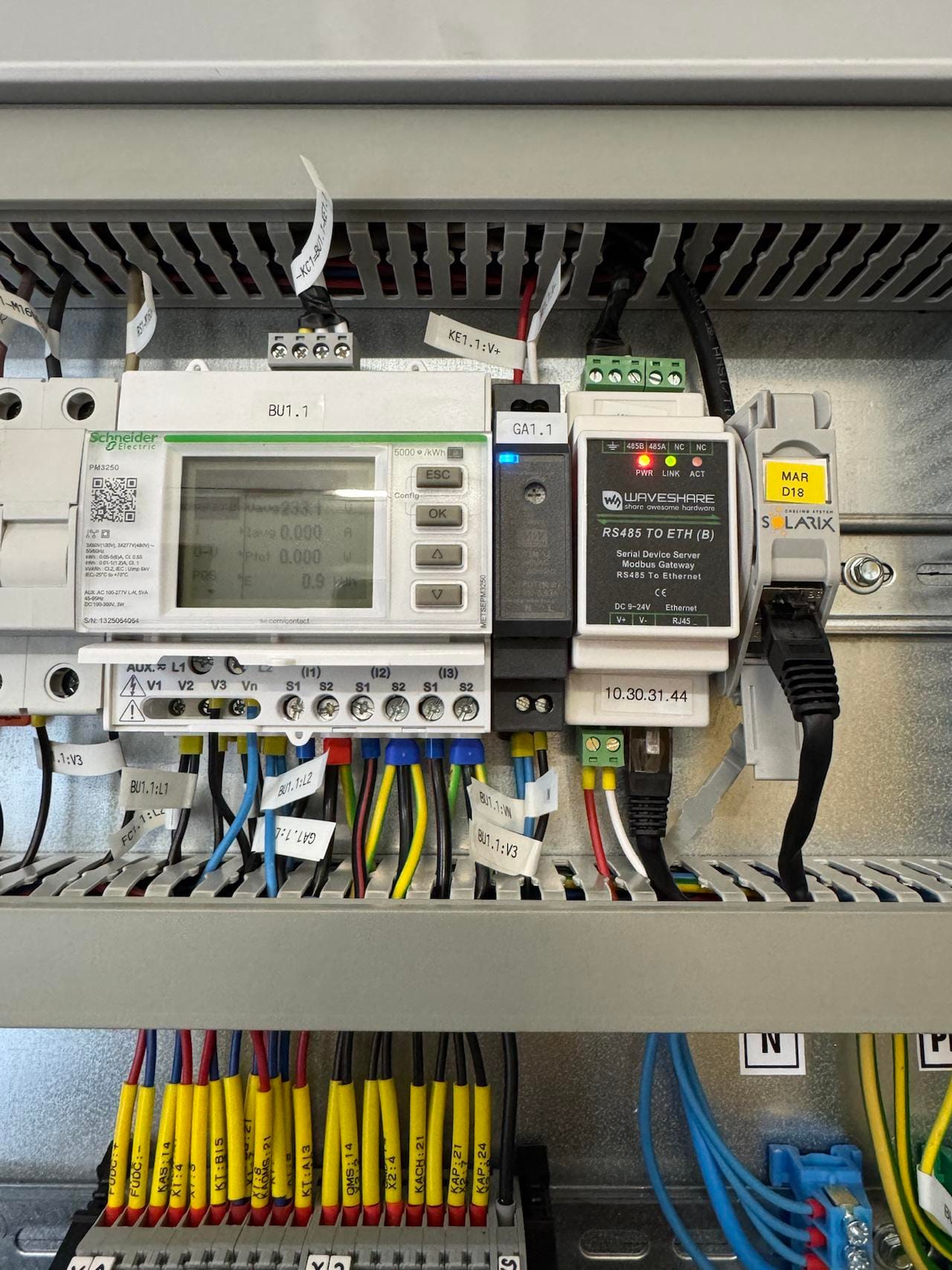

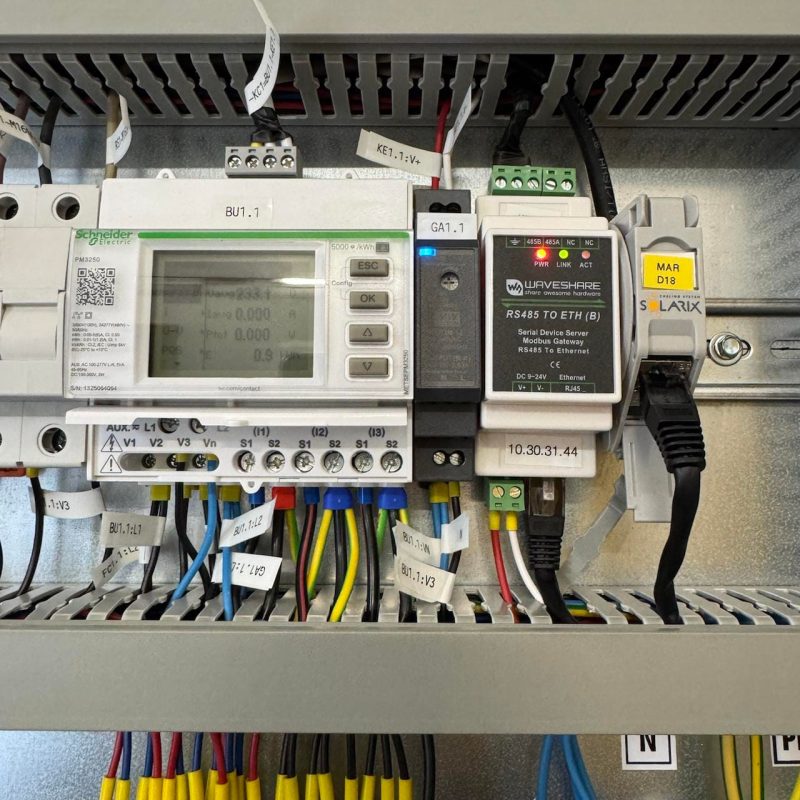

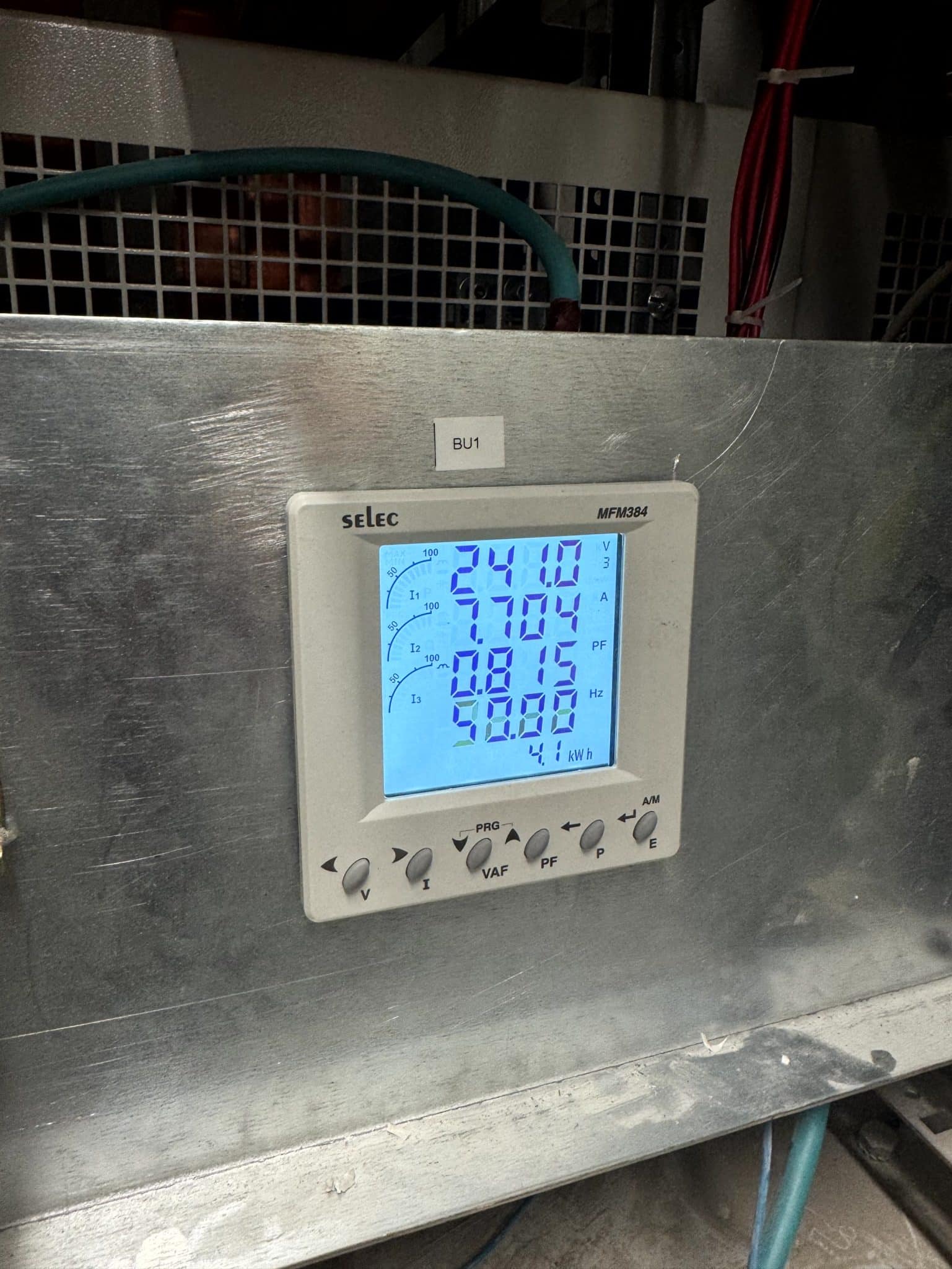

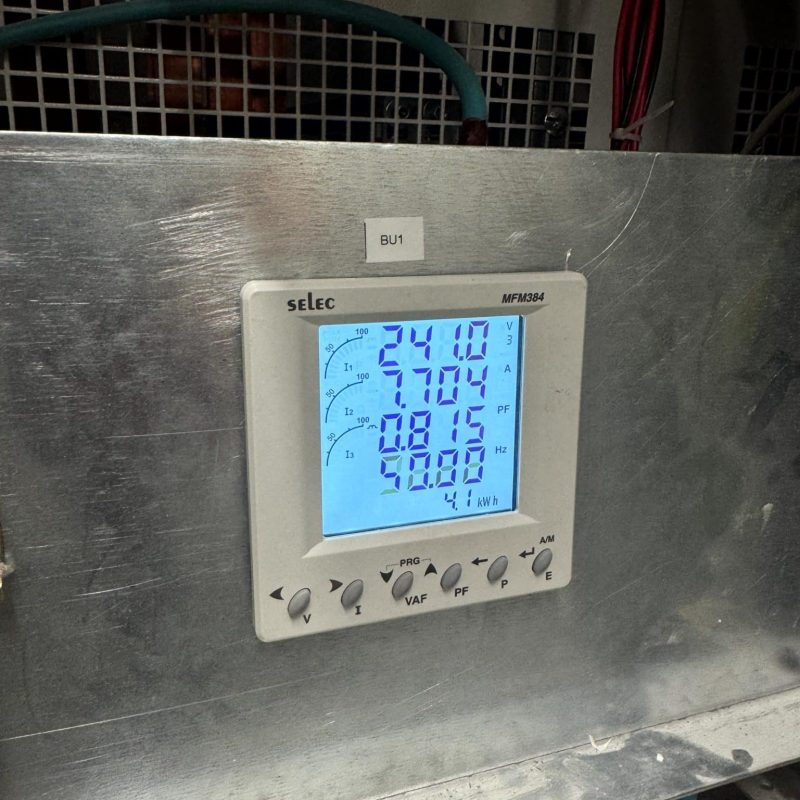

Die Lösung basiert auf dem Einsatz von dreiphasigen Netzanalysatoren, die eine genaue Messung der elektrischen Größen gemäß IEC 61557-12 gewährleisten. Die Datenerfassung und lokale Verarbeitung erfolgt über ein Revolution Pi Edge-Gerät, wobei auch bestehende Messgeräte in das System integriert wurden.

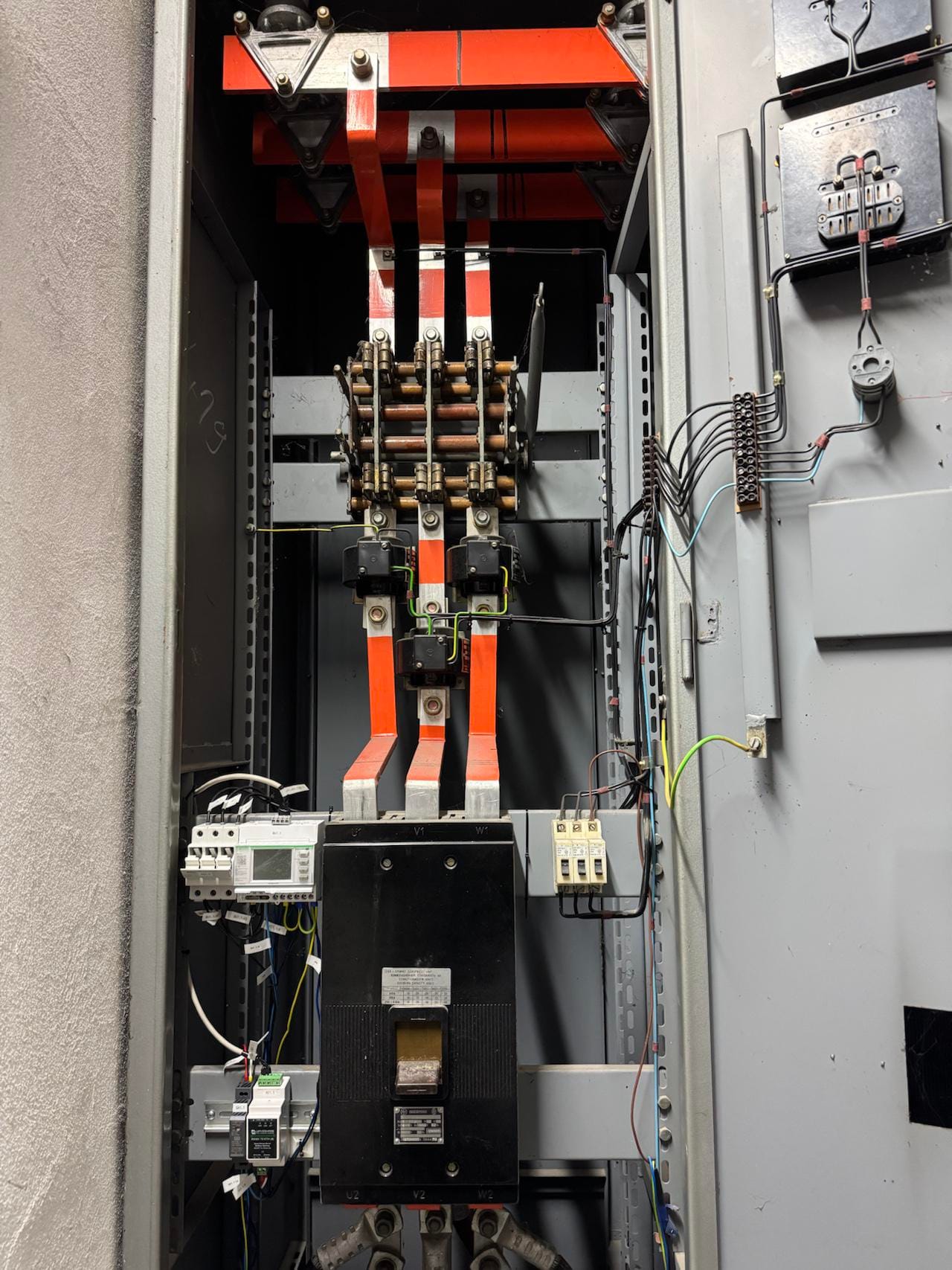

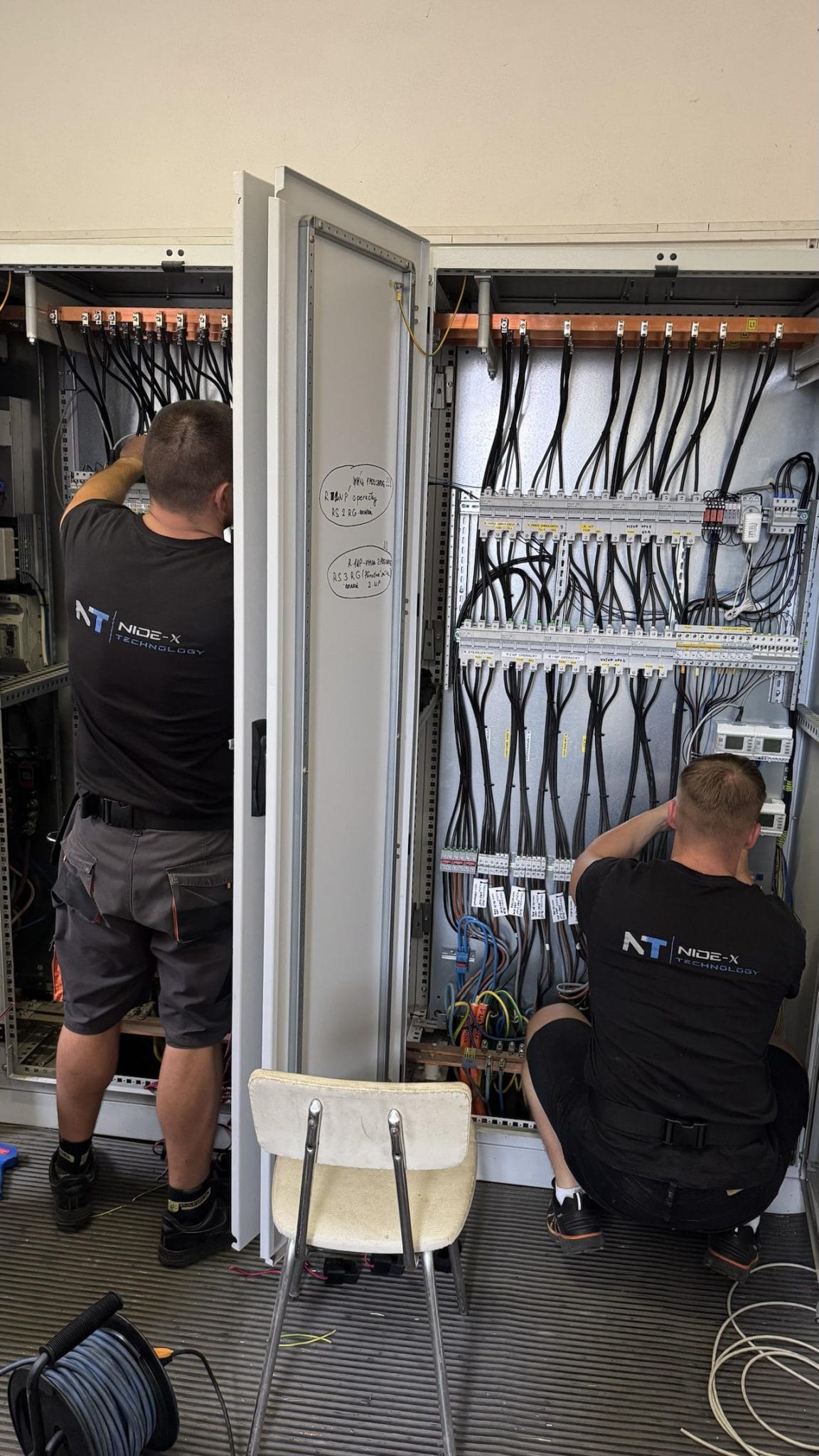

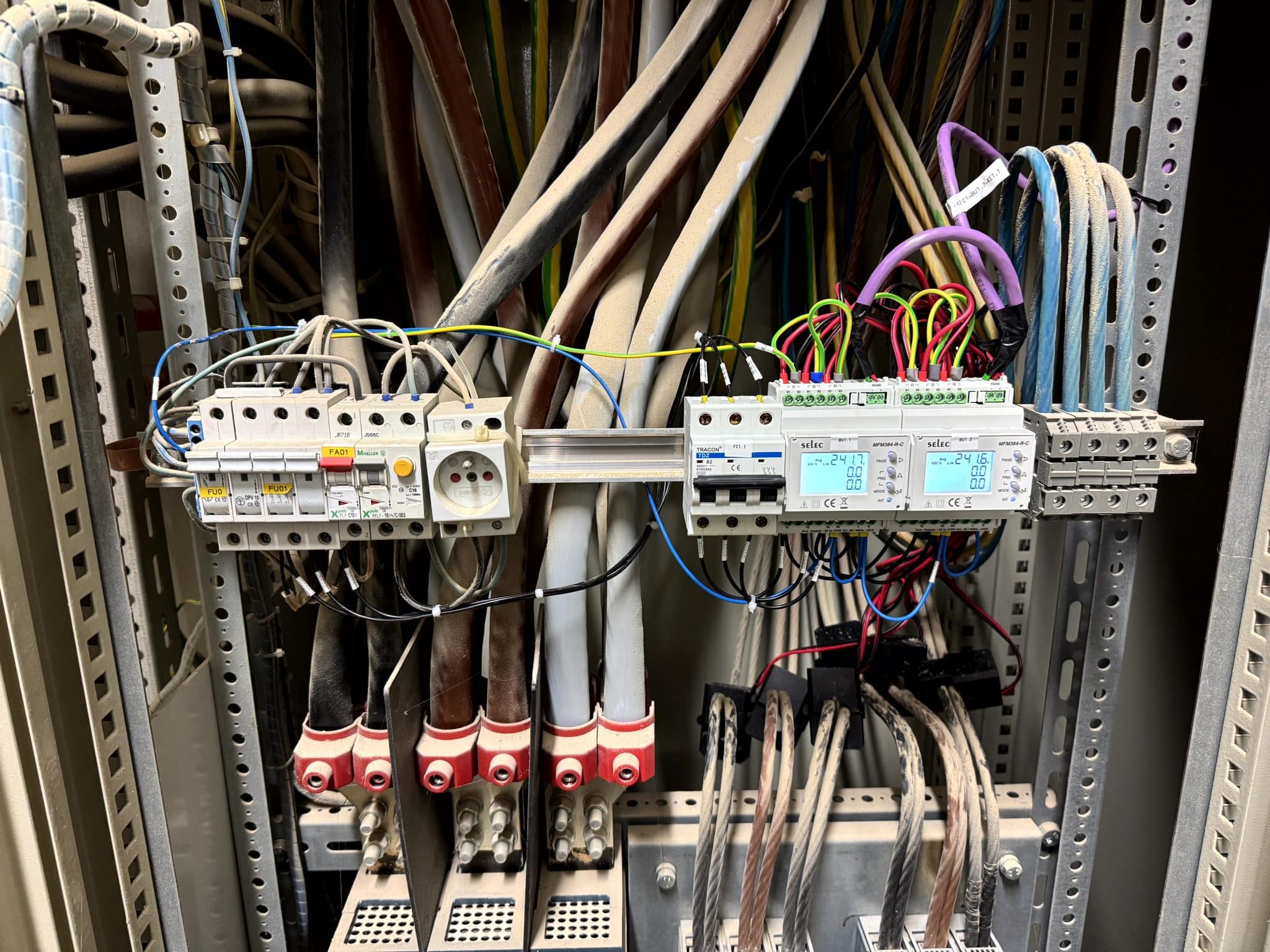

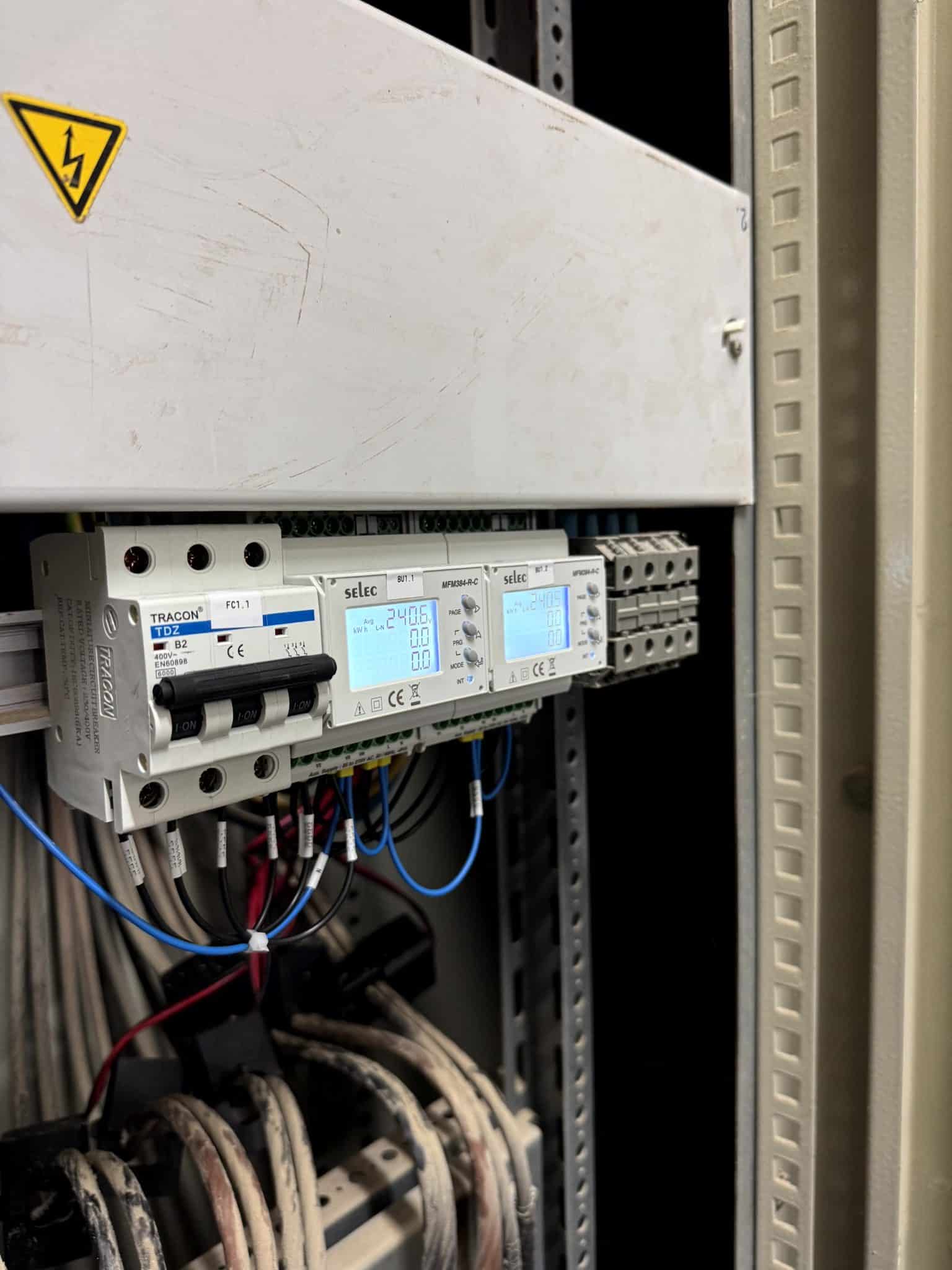

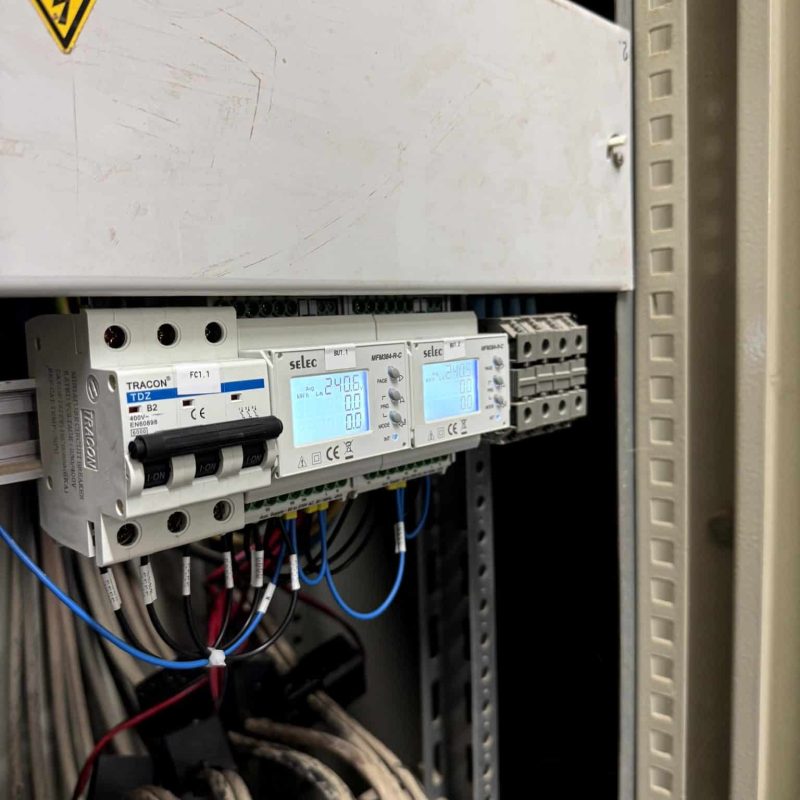

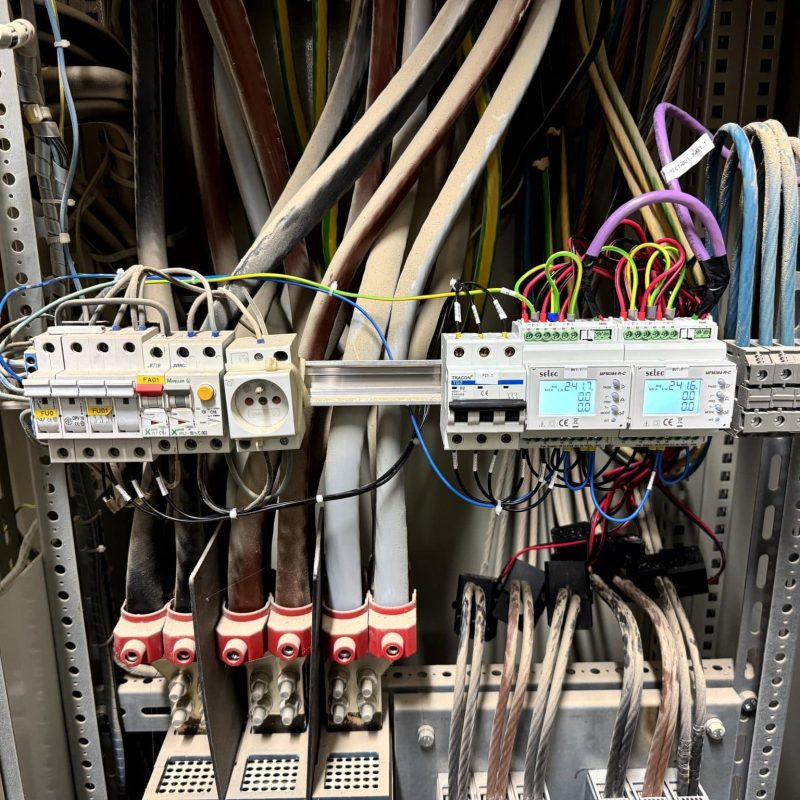

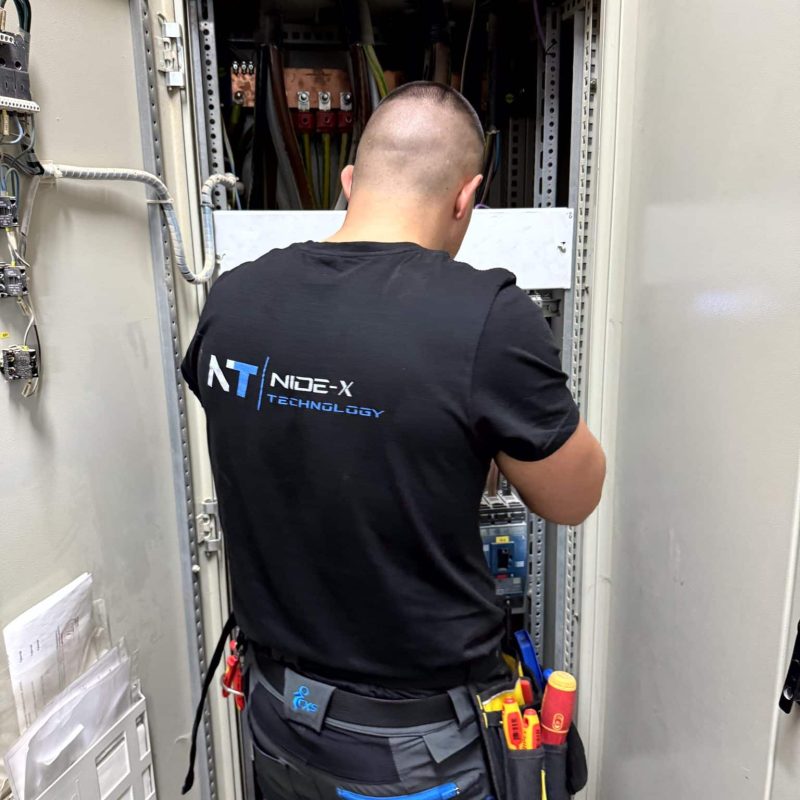

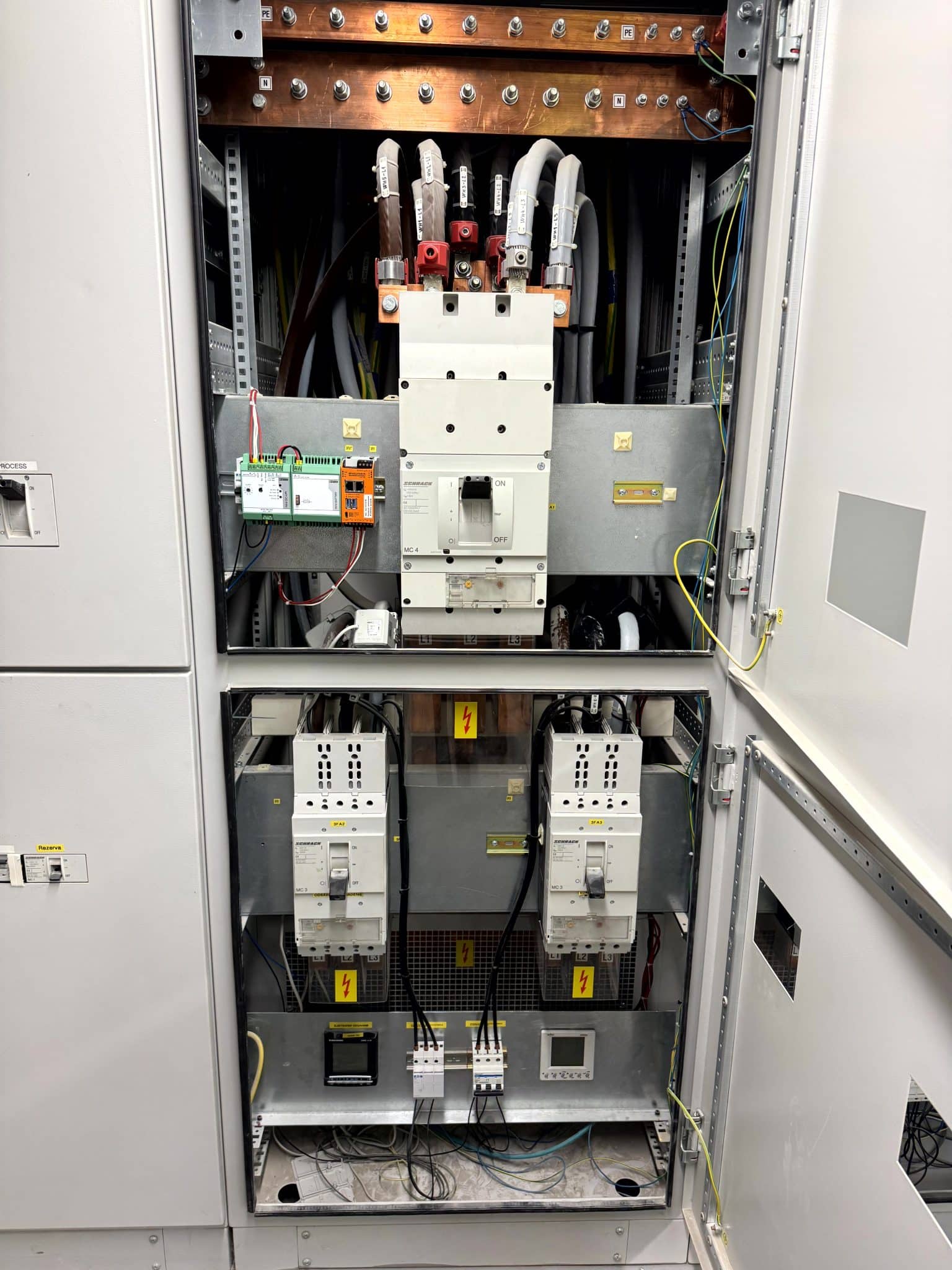

Die Installation der Analysatoren fand in den Umspannwerken RM7 und RM9 statt. Verdrahtung, Stromversorgung, Schutz und Kabelführung wurden gemäß den geltenden Normen STN 33 2000-4-43 und STN 33 2000-5-52 durchgeführt. Der Schwerpunkt lag auf einer übersichtlichen Installation, einer korrekten Konfiguration der Kommunikationsparameter (Modbus RTU) und einer eindeutigen Kennzeichnung aller Drähte und Komponenten gemäß IEC 81346-1.
Anzahl der gemessenen Punkte
Anzahl der installierten Geräte
Implementierung
Das Projekt umfasste die umfassende Implementierung eines intelligenten Messsystems für Strom in einem Produktionsunternehmen Ekoltech. Die Lösung umfasste den Entwurf der Systemarchitektur und die Installation der Messgeräte, den Aufbau der Kommunikationsinfrastruktur, die Konfiguration der Datenerfassung und die Inbetriebnahme des Systems.
Das System wurde auf insgesamt 28 Messpunkte erweitert, die die Hauptzuleitungen und die wichtigsten Prozesszapfstellen abdecken. Unternehmen Nidex Technology s.r.o. hat im Rahmen des Projekts die Installation von drei neuen dreiphasigen Stromanalysatoren durchgeführt, einschließlich ihrer Verkabelung, Konfiguration und Integration in die bestehende Infrastruktur.

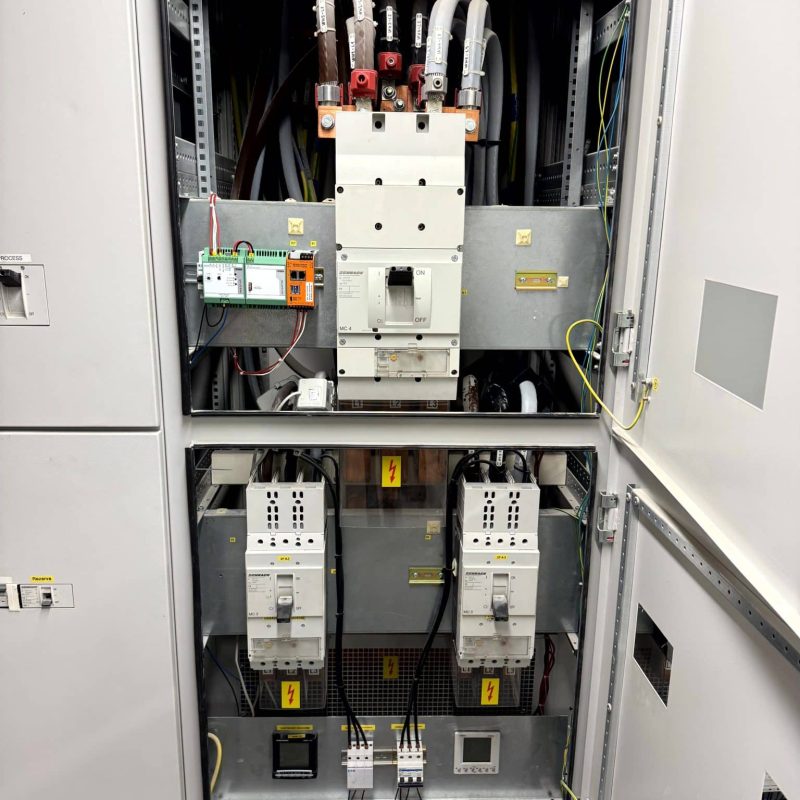

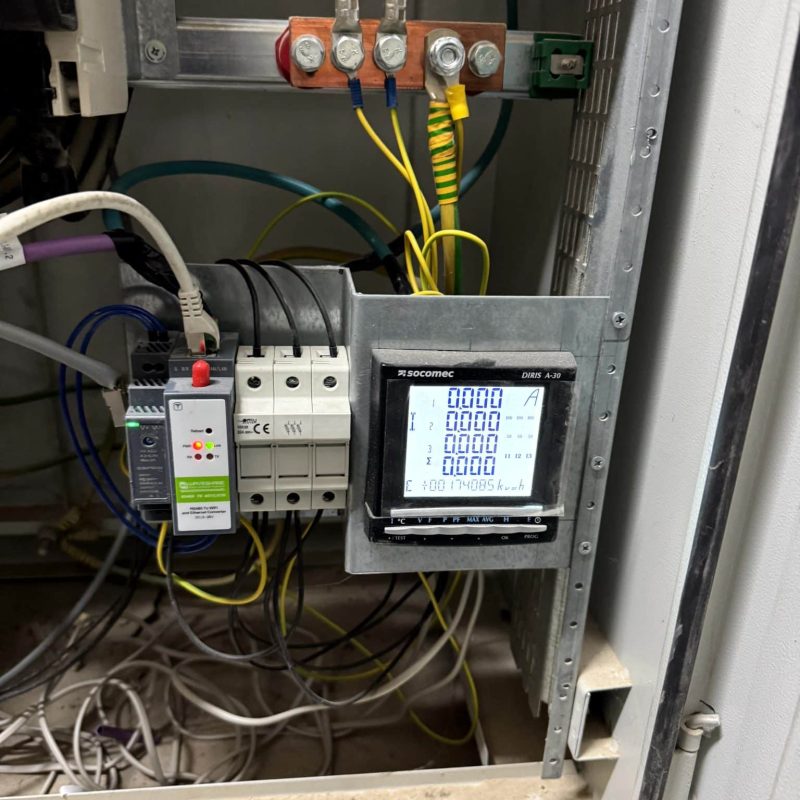

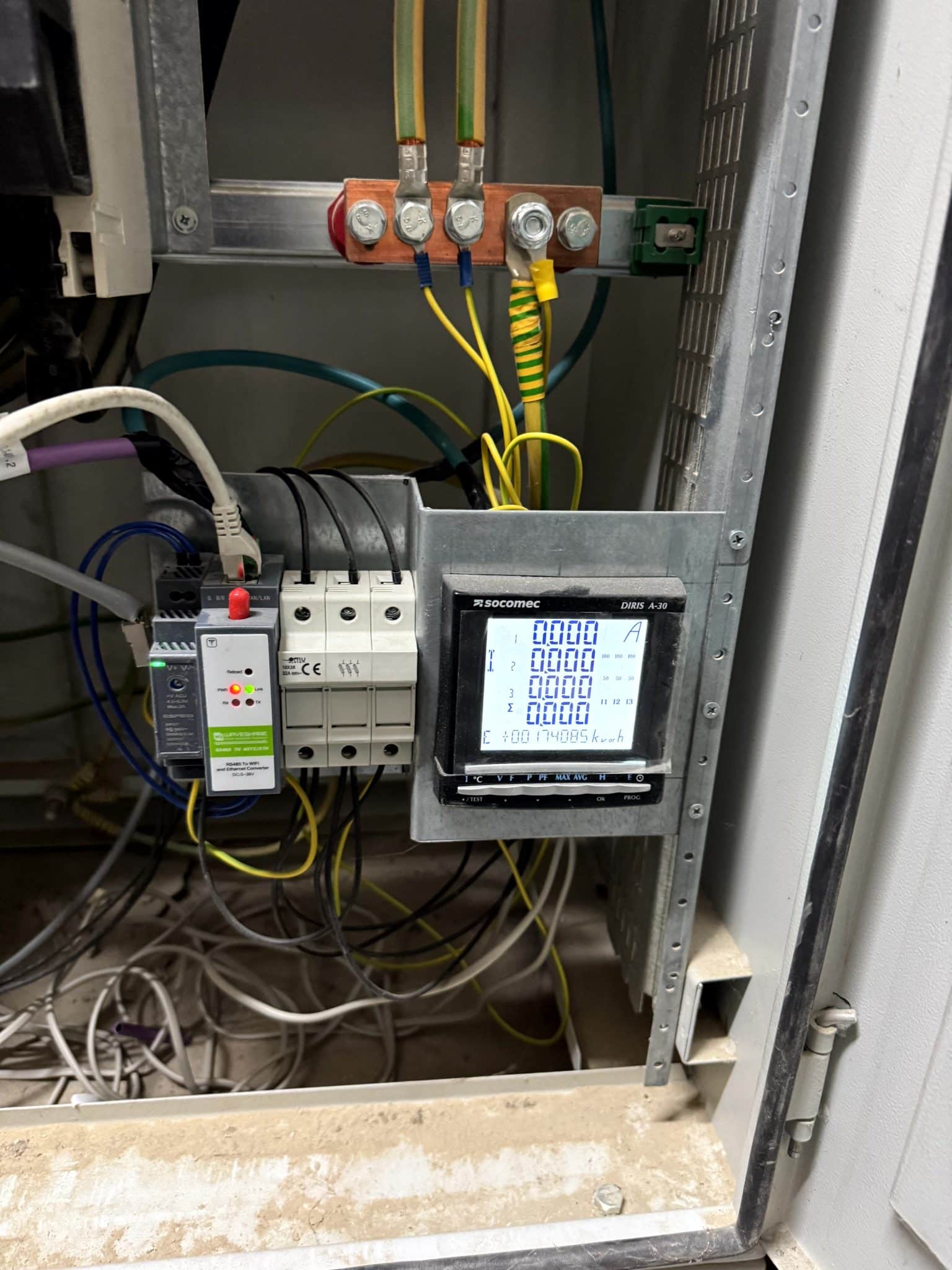

Die Kommunikation zwischen den Messgeräten erfolgt über Modbus RTU mit eindeutiger Adressierung der einzelnen Analysatoren. Das Sammeln, Aggregieren und lokale Verarbeiten der Messdaten wird durch das Edge-Gerät Revolution Pi mit Notstromversorgung realisiert. Die Datenübertragung an das übergeordnete Überwachungssystem erfolgt über ein firmeneigenes VLAN.
Ergebnisse
Mit der Umsetzung des Projekts erhielt das Produktionsunternehmen ein umfassendes und zuverlässiges Smart-Metering-System, das einen kontinuierlichen Überblick über den Verbrauch und die grundlegenden Parameter des Stromnetzes in Echtzeit bietet. Die zentrale Erfassung und Verarbeitung der Daten von allen Messpunkten ermöglicht es dem Kunden, mit einheitlichen und verifizierten Daten im gesamten Unternehmen zu arbeiten.
Das System schafft eine solide Grundlage für eine bessere Verwaltung der Energieflüsse, die Identifizierung ineffizienter Entnahmen und die Optimierung der Stromkosten. Gleichzeitig verbessert es die Kontrolle über die Qualität des gelieferten Stroms und bietet die technische Grundlage für die Weiterentwicklung des Energiemanagements und die Erweiterung der Überwachung entsprechend den zukünftigen Bedürfnissen des Kunden.
