Zhrnutie projektu
Pre nášho klienta zo štátneho sektora, ktorý spravuje rozsiahly výstavný areál, sme realizovali pokročilú integráciu podružného merania elektrickej energie. Hlavným cieľom bolo získať podrobný prehľad o spotrebe naprieč viacerými budovami a objektmi, ktoré sa počas roka prenajímajú na rôzne podujatia a výstavy. Presné dáta o energetickej spotrebe sú totiž nevyhnutné na optimalizáciu prevádzkových nákladov a efektívne riadenie spotreby energie.

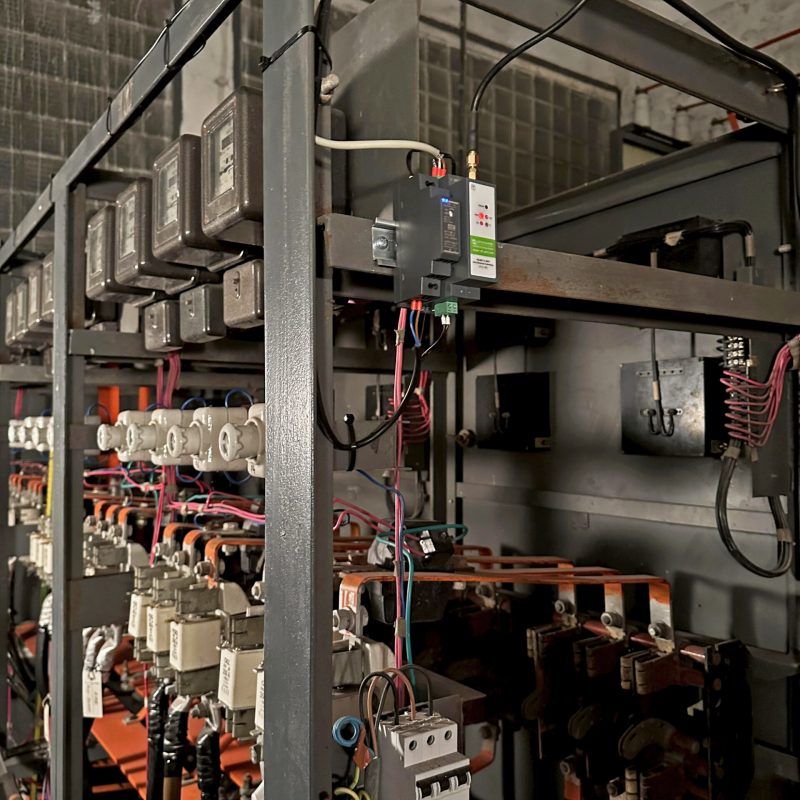

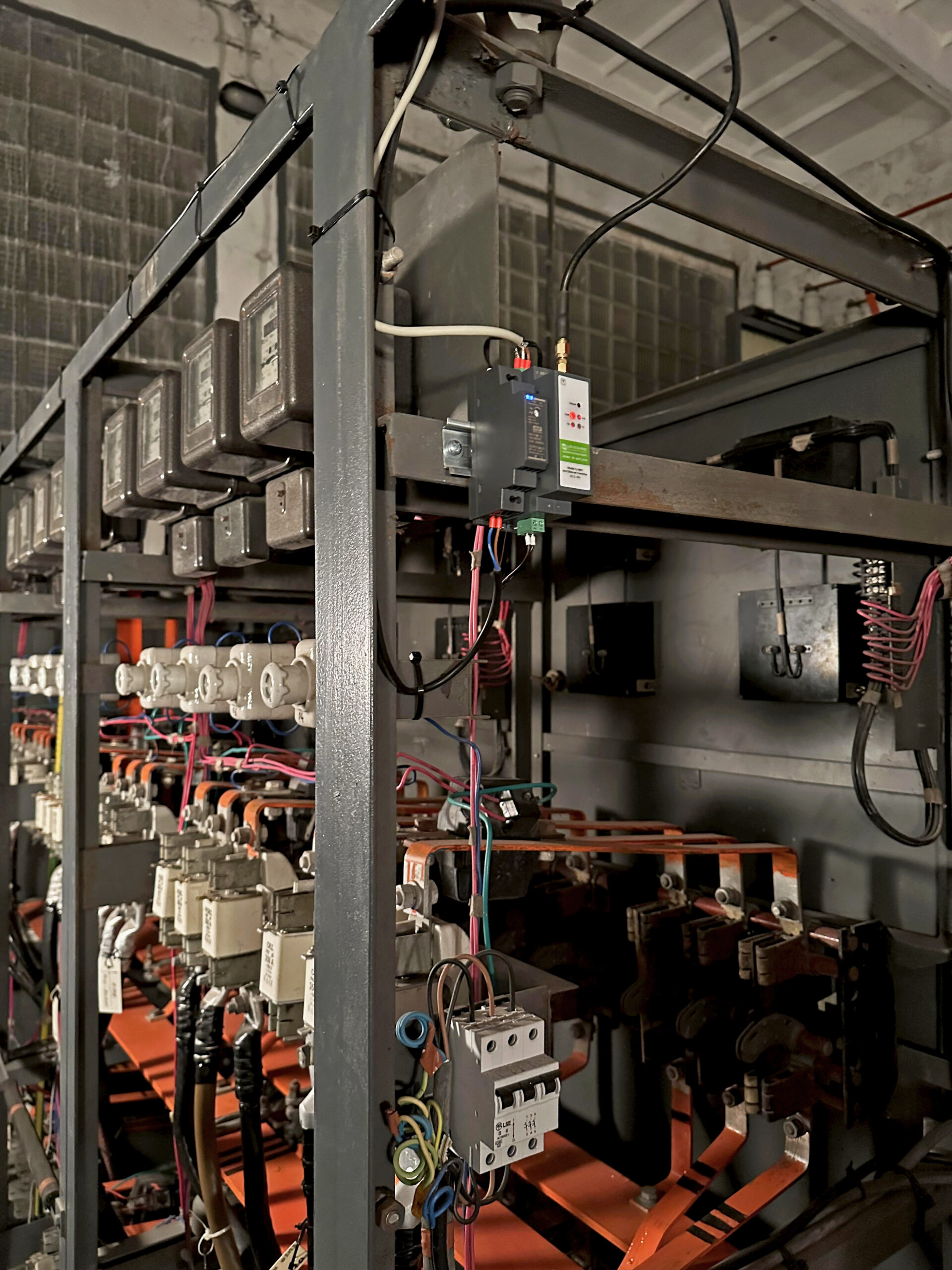

Technické riešenie sme založili na inštalácii meracích jednotiek v sekundárnej (NN) časti trafostaníc. Tento prístup umožňuje meranie elektrickej energie na detailnej úrovni, takže je možné presne identifikovať a analyzovať spotrebu v jednotlivých častiach areálu.
Počet meraných bodov
Počet nainštalovaných zariadení
Implementácia
Celkovo sme implementovali 14 meracích zariadení, ktoré využívajú priemyselný protokol Modbus RTU. Tieto jednotky sú pripojené do samostatnej VLAN, pričom na fyzickej úrovni prebieha komunikácia bezdrôtovo – prostredníctvom Wi-Fi prístupových bodov (Access Pointov). Vytvorená VLAN je zároveň napojená cez VPN tunel, čo zaisťuje bezpečný a stabilný prenos dát medzi meracími zariadeniami a centrálnym systémom.
Pri realizácii bolo potrebné brať do úvahy technický stav starších trafostaníc, ako aj nepretržitú prevádzku areálu. Z toho dôvodu sme niektoré inštalačné práce uskutočňovali aj v nočných hodinách, aby sme minimalizovali čas odstávok a dopad na dennú prevádzku. Súčasťou projektu bola aj kalibrácia a konfigurácia meracích zariadení na dosiahnutie čo najvyššej presnosti nameraných hodnôt.
Nidex Technology
Automatizácia | Inteligentné meranie
Výsledky
Pre spracovanie a vizualizáciu získaných dát vznikol komplexný softvérový systém, ktorý poskytuje používateľom online prehľad o stave elektrickej siete. Okrem monitoringu ponúka aj analytické funkcie zamerané na predikciu vývoja spotreby a stráženie MRK (Maximálnej rezervovanej kapacity) v 15-minútových intervaloch. Vďaka tomu môže podnik v reálnom čase reagovať na zmeny v zaťažení siete a zabezpečiť, že priemerný odoberaný výkon neprekročí dohodnuté limity, čo prispieva k znižovaniu nákladov a k efektívnemu riadeniu energetických zdrojov.
